| Nombre De La Marca: | DLX |
| Número De Modelo: | Tipo cable de termopar de N MI |
| Cantidad Mínima De Pedido: | 50 metros |
| Condiciones De Pago: | L/C, T/T, Western Union |
| Capacidad De Suministro: | 30000 metros por mes |

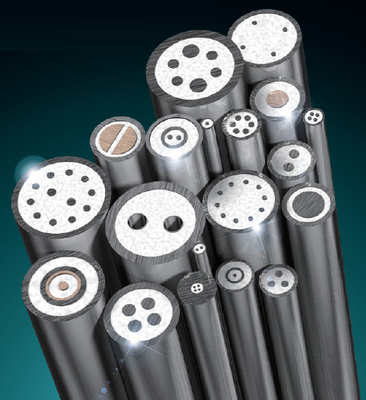

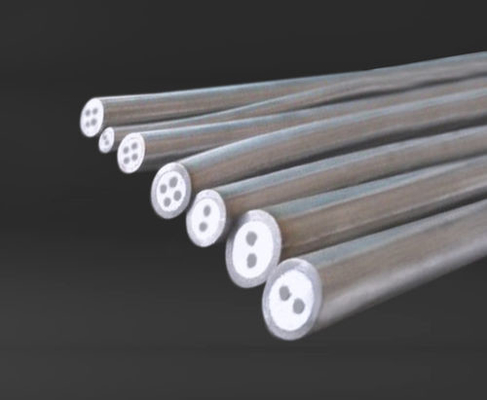

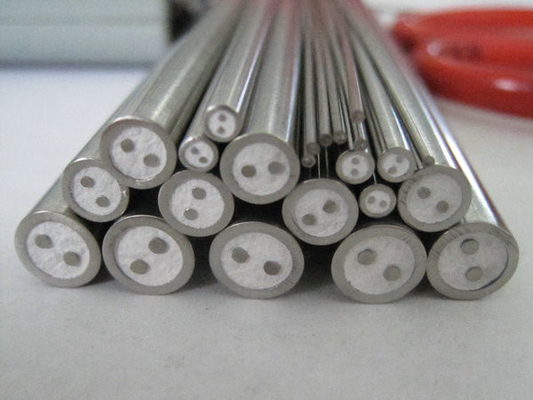

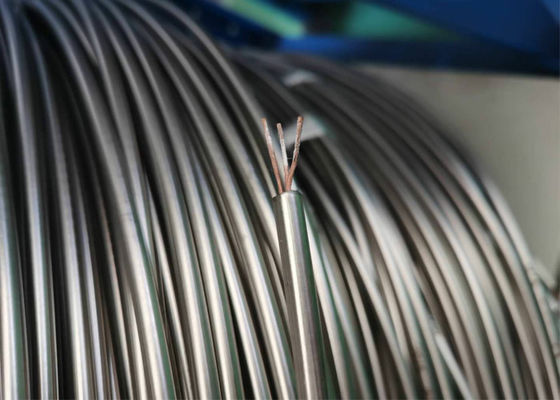

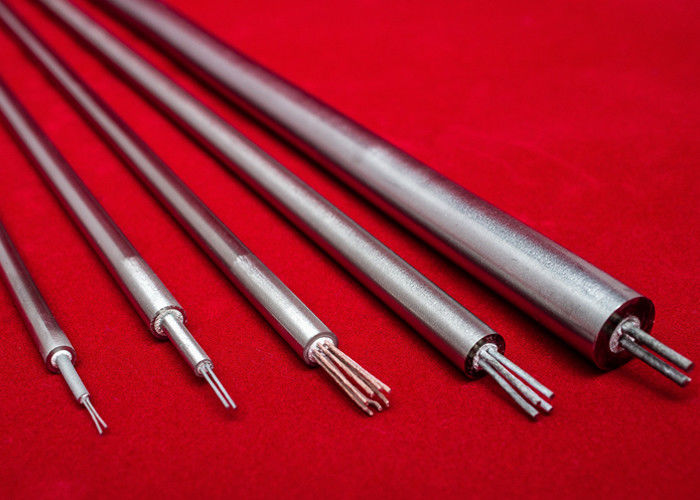

El cable de termopar con aislamiento mineral está aislado con MgO.El cable con aislamiento de MgO es una buena opción para la fabricación de sondas de alta temperatura, se aplica ampliamente en la industria. El cable de termopar con aislamiento mineral tiene resistencia a altas temperaturas, anticorrosión, antioxida ción, respuesta rápida al calor.
Un cable de termopar con aislamiento mineral consta de dos conductores (a veces incluso cuatro o seis) de metales disímiles. Estos conductores se unen en el lado donde se debe medir la temperatura (unión caliente). Cuando se unen correctamente, se produce un voltaje que se puede leer para determinar la temperatura.
Los metales disímiles están aislados con óxido de magnesio de alta calidad y cubiertos con un material de revestimiento resistente a la corrosión, como Inconel o acero inoxidable. Los termopares con aislamiento mineral pueden proporcionar lecturas estables de medición de temperatura
y se utilizan a menudo para altas temperaturas (hasta 1250 °C) en entornos peligrosos.
| Código | Componente de cables del termopar | |
| +Pata positiva | -Pata negativa | |
| N | Ni-Cr-Si (NP) | Ni-Si-Magnesio (NN) |
| K | Ni-Cr (KP) | Ni-Al(Si) (KN) |
| E | Ni-Cr (EP) | Cu-Ni |
| J | Hierro (JP) | Cu-Ni |
| T | Cobre (TP) | Cu-Ni |
| B | Platino Rodio-30% | Platino Rodio-6% |
| R | Platino Rodio-13% | Platino |
| S | Platino Rodio-10% | Platino |
| ASTM | ANSI | IEC | DIN | BS | NF | JIS | GOST |
| (Sociedad Estadounidense de Pruebas y Materiales) E 230 | (Instituto Nacional Estadounidense de Estándares) MC 96.1 | (Estándar Europeo de la Comisión Electrotécnica Internacional 584)-1/2/3 | (Normas Industriales Alemanas) EN 60584 -1/2 | (Normas Británicas) 4937.1041, EN 60584 -1/2 | (Norma Francesa) EN 60584 -1/2 - NFC 42323 - NFC 42324 | (Normas Industriales Japonesas) C 1602 - C 1610 | (Unificación de las Especificaciones Rusas) 3044 |
Diámetro (mm): 0.5 a 12.7 mm.
| Revestimiento exterior (mm) | Diámetro del cable interno (mm) | Material del revestimiento | Longitud (m) | |||||
| Nuestro Diámetro. | Espesor de pared | Tipo K,N,E,J,T | Tipos S,R,B | Tipos K,N | Tipos E,J,T | Tipo S,R | Tipo B | |
| 0.5 | 0.05-0.1 | 0.08-0.12 | --- |
SS304 SS321 SS316 SS310 INCL600 |
SS304 SS321 SS316 |
INCL600 INCL800 |
INCL600 INCL800 |
500 |
| 1 | 0.1-0.2 | 0.15-0.2 | --- | 300 | ||||
| 1.5 | 0.15-0.25 | 0.23-0.3 | --- | 200 | ||||
| 1.6 | 0.16-0.26 | 0.26-0.36 | --- | 200 | ||||
| 2 | 0.25-0.35 | 0.4-0.5 | 0.25-0.3 | 180 | ||||
| 3 | 0.38-0.48 | 0.5-0.6 | 0.30-0.4 | 80 | ||||
| 3.2 | 0.48-0.58 | 0.58-0.68 | 0.30-0.4 | 75 | ||||
| 4 | 0.52-0.62 | 0.6-0.7 | 0.35-0.4 | 70 | ||||
| 4.8 | 0.73-0.83 | 0.75-0.85 | 0.4-0.45 | 40 | ||||
| 5 | 0.78-0.88 | 0.80-0.90 | 0.4-0.45 | 40 | ||||
| 6 | 0.98-1.08 | 0.90-1.1 | 0.45-0.5 | 30 | ||||
| 6.4 | 1.05-1.15 | 1.02-1.12 | 0.45-0.5 | 30 | ||||
| 8 | 1.30-1.44 | 1.30-1.40 | 0.45-0.5 | 20 | ||||
| 12.7 | 1.75-1.90 | 1.92-2.05 | --- | 10 | ||||
| Nombre del producto | código | tipo | material del revestimiento | Diámetro exterior (mm) | Temperatura |
| Ni Cr-Ni-Si | KK | K | SS304 | 0.5-1.0 | 400 |
| SS321 | 1.5-3.2 | 600 | |||
| SS316 | 4.0-8.0 | 800 | |||
| 0.5-1.0 | 500 | ||||
| SS310 | 1.5-3.2 | 800 | |||
| INCL600 | 4.0-6.4 | 900 | |||
| 8.0-12.7 | 1000 | ||||
| NICROBELL | 4.0-6.4 | 900 | |||
| 8.0-12.7 | 1200 | ||||
| Ni Cr Si-Ni Si | NK | N | SS304 | 0.5-1.0 | 400 |
| SS321 | 1.5-3.2 | 600 | |||
| SS316 | 4.0-8.0 | 800 | |||
| 0.5-1.0 | 500 | ||||
| SS310 | 1.5-3.2 | 800 | |||
| INCL600 | 4.0-6.4 | 900 | |||
| 8.0-12.7 | 1000 | ||||
| NICRPBELL | 4.0-6.4 | 900 | |||
| 8.0-12.7 | 1200 | ||||
| Ni Cr-Constantan | EK | E | SS304 | 0.5-1.0 | 400 |
| SS321 | 1.5-3.2 | 500 | |||
| SS316 | 4.0-8.0 | 800 | |||
| Fe-Constantan | JK | J | SS304 | 1.0 | 300 |
| SS321 | 1.5-3.2 | 500 | |||
| SS316 | 1.0-8.0 | 800 | |||
| Cu-Constantan | TK | T | SS304 | -200-100 | |
| SS321 | 100-200 | ||||
| SS316 | 100-350 |
