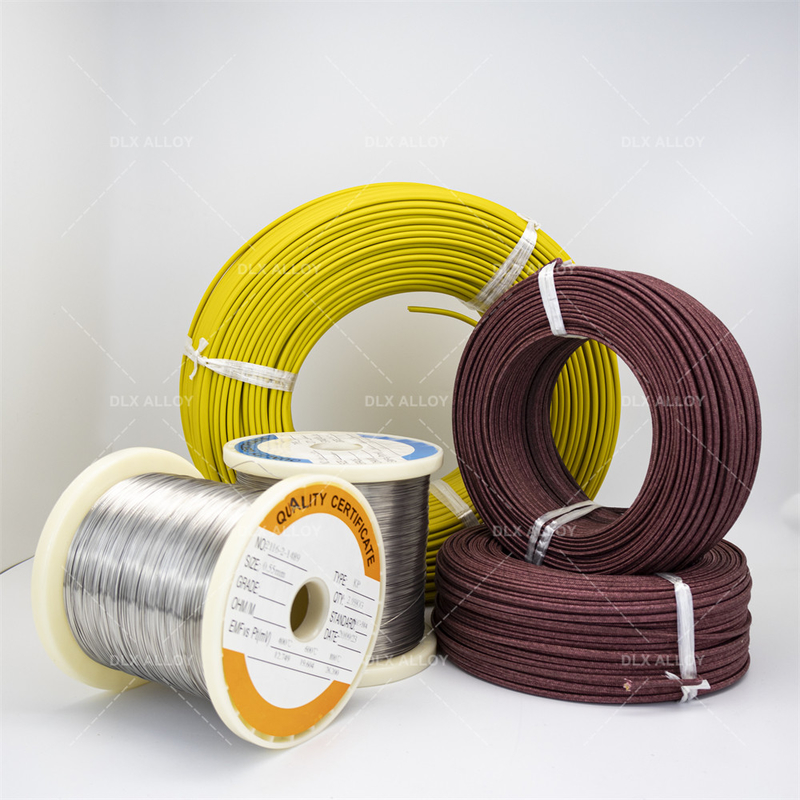

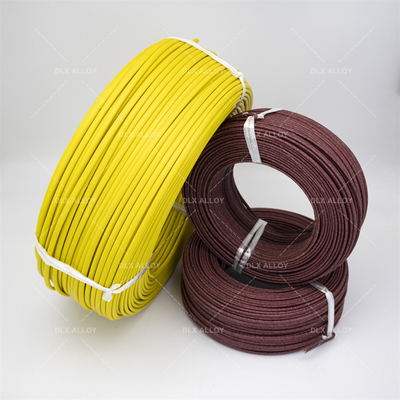

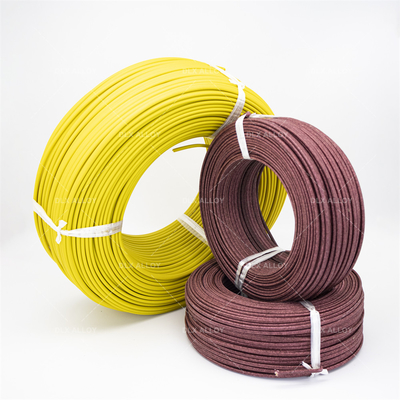

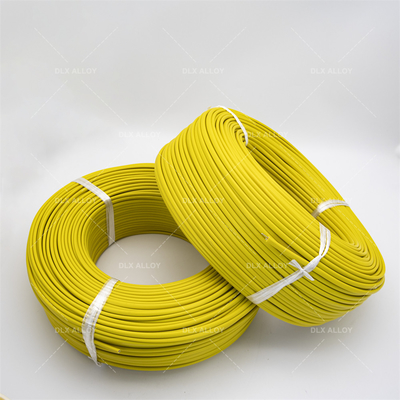

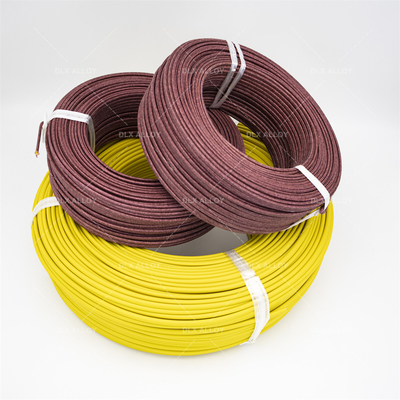

Cable de extensión de termopares de níquel cromo níquel silicio níquel aluminio 0,5*2

Cable de extensión de termopar de níquel-cromo, níquel-silicio, níquel-aluminio 0.5*2

Los cables de compensación de termopar son cables utilizados para conectar termopares e instrumentos de medición. Debido a la débil señal de voltaje generada por los termopares y su susceptibilidad a los cambios de temperatura ambiental, es necesario utilizar cables de compensación de termopar para la compensación de temperatura para garantizar la precisión de la medición.

Las principales funciones de los cables de compensación de termopar son las siguientes:

Compensación de temperatura: Los cables de compensación de termopar pueden proporcionar una compensación de señal de voltaje correspondiente basada en los cambios de temperatura ambiental, eliminando el impacto de los cambios de temperatura en los resultados de la medición.

Protección de termopares: Los cables de compensación de termopar pueden proteger los termopares de daños mecánicos, corrosión y otros factores, extendiendo su vida útil.

Transmisión de señal: El cable de compensación de termopar puede transmitir la débil señal de voltaje generada por el termopar al instrumento de medición, logrando una medición de temperatura precisa.

• Extensión de termoparCable

Cable de extensión tipo K 0.5*2, aislamiento de PVC rojo y negro con cubierta de PVC. El conductor es material de termopar tipo K, que es níquel-cromo con níquel-silicio o níquel-aluminio.La construcción es similar a un cable de instrumentación emparejado, pero el material del conductor es diferente. Los termopares se utilizan en procesos para detectar la temperatura y se conectan a los pirómetros para indicación y control. El termopar y el pirómetro se conducen eléctricamente mediante cables de extensión de termopar / cables de compensación de termopar. Los conductores utilizados para estos cables de termopar deben tener propiedades termoeléctricas (fuerza electromotriz) similares a las del termopar utilizado para detectar la temperatura.

Básicamente,Termopar de hilo finose utilizan cables de grado para fabricar puntos de detección de termopares. Sin embargo, unCable de extensión de termoparsolo se utiliza para extender una señal de termopar desde la sonda hasta el instrumento que la lee.Un cable de extensión de termoparse utiliza en temperaturas ambiente más bajas. Puede pasar una señal que representa una temperatura más alta de la que recibió de la sonda. Sin embargo,Cable de extensión de termopar tipo Kpuede no estar físicamente expuesto a esa alta temperatura. UnCable de termopar trenzadopuede usarse como cable de extensión, pero un cable de extensión no puede usarse en unCable de termopar flexiblecomo punto de detección. La longitud utilizable de estos cables difiere según numerosos factores.

• TermoparCable

• ​Normas

Parámetro detallado del cable de termopar

Rango de temperatura de trabajo

Rango de tamaño

Cable: 0.12 a 8.0 mm.

• Precisión del tipo N (la que sea mayor):

• Temperatura máxima de funcionamiento continuo: hasta 2,300F (1,260C)

• Uso a corto plazo: 2,336F (1,280C)

• Cable de grado de termopar, -454 a 2300F (-270 a 1,260C)

• Cable de extensión, 32 a 392F (0 a 200C)
