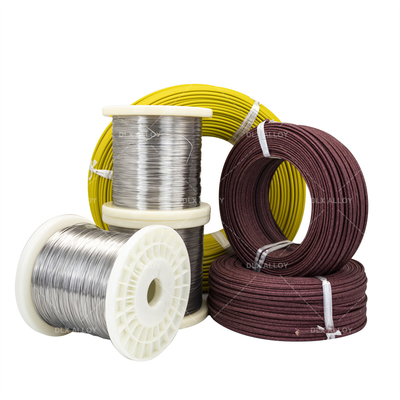

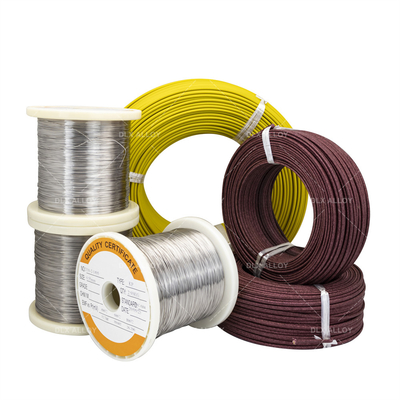

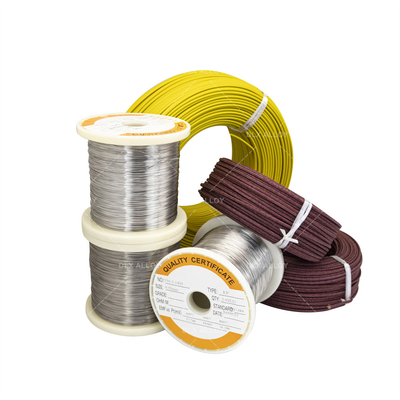

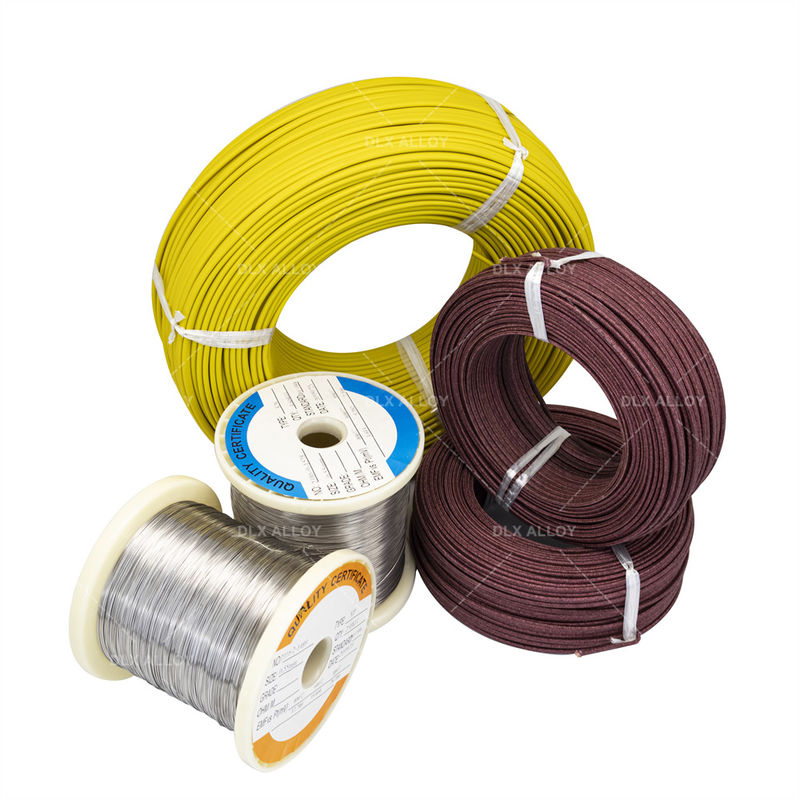

Cable de extensión de termopares tipo K para compensación de temperatura

Cables de extensión de termopares tipo K para compensación de temperatura

Los modelos de alambre de compensación se dividen en SC, KC, KX, EX, JX, TX según la variedad de producto.

Entre ellas: a) La primera letra del modelo corresponde al número de graduación del termopar;

b) La letra "X" representa el cable de compensación extendido (tipo)

c) La letra "C" representa el cable de compensación de tipo de compensación (tipo)

Nota: Los cables de compensación de tipo SC pueden estar equipados con termopares de indicación de tipo R.

• Extensión del termoparEl cable

El cable de extensión tipo K 0.5 * 2 aislamiento de pvc rojo negro con envoltura de pvc.La construcción es similar al cable de instrumentación de pares, pero el material del conductor es diferente.Los termopares se utilizan en procesos para detectar la temperatura y se conectan a los pirómetros para la indicación y el controlEl termopare y el pirómetro son conducidos eléctricamente por cables de extensión de termopare / cables de compensación de termopare.Los conductores utilizados para estos cables de termopares deben tener propiedades termoeléctricas (EMF) similares a las del termopare utilizado para detectar la temperatura.

Básicamente,Termócouple de alambre finoLos cables de alta calidad se utilizan para fabricar puntos de detección de termopares.Cables de extensión de termoparesSe utiliza únicamente para extender una señal de térmopojo desde la sonda al instrumento que la lee.Un cable de extensión de termoparesEl sistema de control de temperatura de la sonda puede transmitir una señal que representa una temperatura superior a la recibida por la sonda.Cables de extensión de termopares tipo KEl hecho de que la temperatura sea tan alta no puede exponer físicamente a los animales.Cables de termoparejas en cadenapuede utilizarse como alambre de extensión, pero un alambre de extensión no se puede utilizar en unCables de termopares flexiblesLa longitud utilizable de estos cables varía según numerosos factores.

• Termócouple Wel

• Las normas

Parámetro detallado del alambre del termopar

Rango de temperatura de trabajo

Rango de tamaños

Cables: de 0,12 a 8,0 mm.

• Precisión de tipo N (el valor que sea mayor):

• Temperatura máxima de funcionamiento continuo: hasta 2.300F (1.260C)

• Uso a corto plazo: 2,336F (1,280C)

• Cables de grado térmico, de -454 a 2300F (-270 a 1,260C)

• Cables de extensión, de 32 a 392F (0 a 200C)
