| Nombre De La Marca: | DLX |
| Número De Modelo: | Tipo alambre de la extensión del termopar de k |
| Cantidad Mínima De Pedido: | 5 |
| Condiciones De Pago: | L/C, T/T, Western Union |
| Capacidad De Suministro: | 300 toneladas al mes |

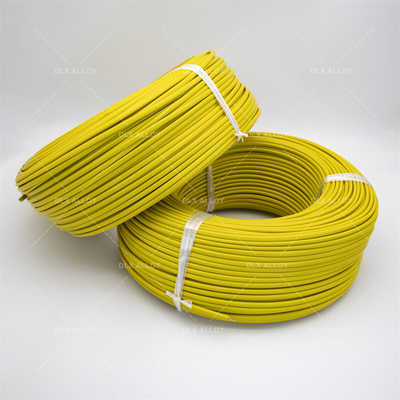

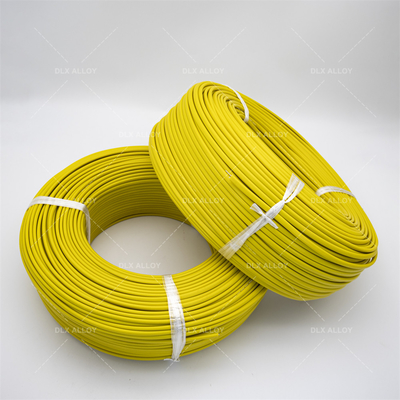

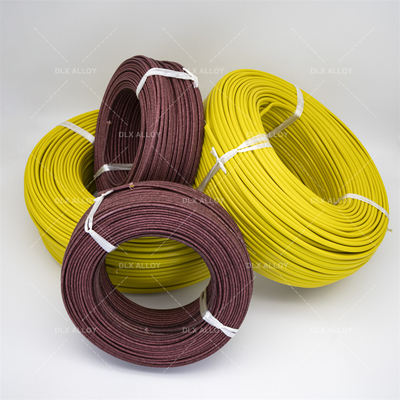

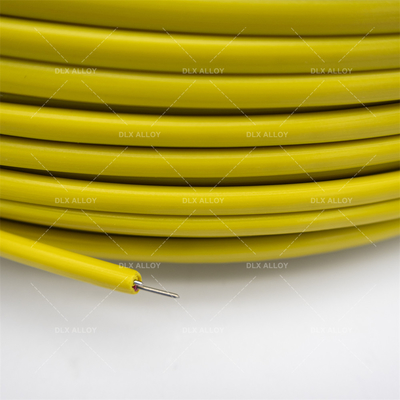

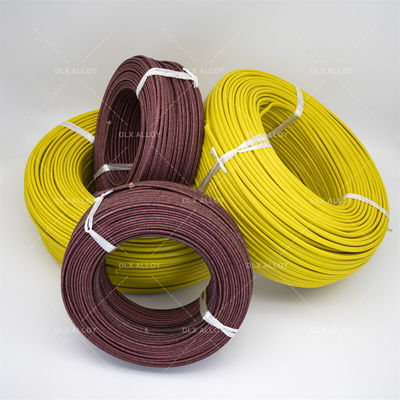

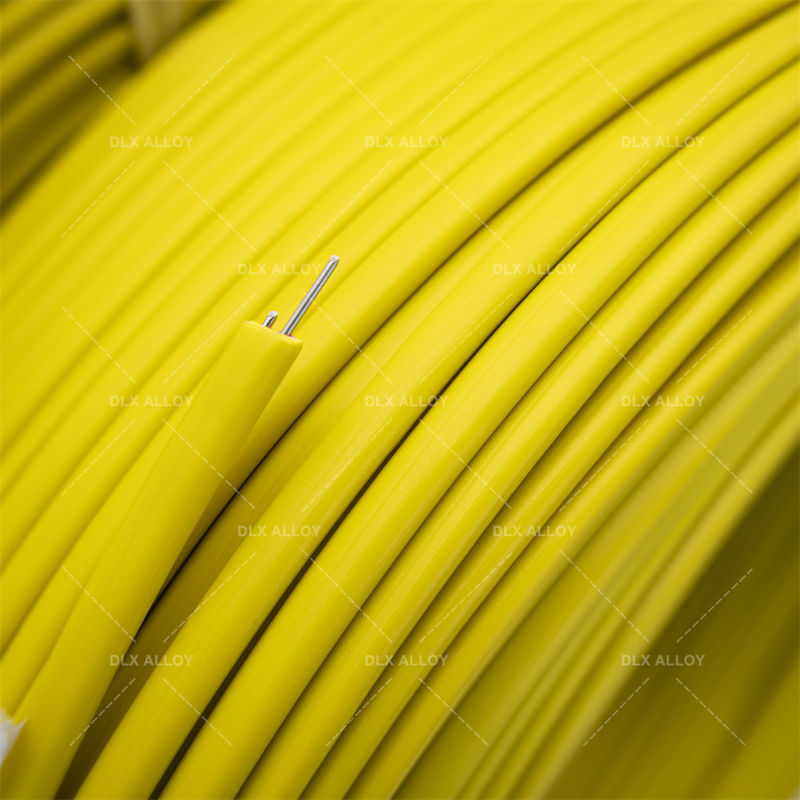

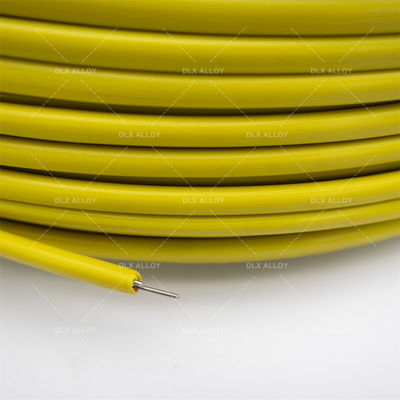

Cable de extensión de termopar de níquel-cromo, níquel-silicio y níquel-aluminio con revestimiento de PVC
1. Selección del cable de compensación
El cable de compensación debe seleccionarse correctamente en función del tipo de termopar utilizado y la ocasión en la que se utiliza. Por ejemplo, se debe seleccionar el cable de compensación del par tipo k, y el rango de temperatura de funcionamiento debe seleccionarse según la situación de uso. Por lo general, la temperatura de trabajo de kx es de -20~100 °C, con un amplio rango de -25~200 °C. El error de nivel ordinario es ± 2.5 °C, y el error de nivel de precisión es ± 1.5 °C.
2. Conexión de contacto
Intente que los dos contactos del terminal del termopar estén lo más cerca posible y mantenga la temperatura de los dos contactos lo más uniforme posible. La temperatura en el punto de conexión con el terminal del instrumento debe ser lo más uniforme posible. Donde haya un ventilador en el gabinete del instrumento, el punto de contacto debe protegerse para que el ventilador no sople directamente sobre el punto de contacto.
3. Longitud de uso
Debido a que la señal del termopar es muy baja, a nivel de microvoltios, si la distancia de uso es demasiado larga, la atenuación de la señal y la interferencia de la electricidad fuerte en el entorno pueden acoplarse, lo que puede causar que la señal del termopar se distorsione, provocando mediciones y control de temperatura inexactos, y causando fluctuaciones de temperatura en casos severos durante el control.
Según nuestra experiencia, generalmente es mejor controlar la longitud del cable de compensación del termopar dentro de los 15 metros. Si excede los 15 metros, se recomienda utilizar un transmisor de temperatura para la transmisión de la señal. El transmisor de temperatura convierte el valor de potencial correspondiente a la temperatura en corriente continua para su transmisión, con una fuerte capacidad antiinterferencias.
|
Equipado con número de graduación termoeléctrica |
común(G)
|
resistente al calor(H)
|
||
|
Común
|
Precisión(S)
|
Común
|
Precisión(S)
|
|
|
S
|
SC-G
|
SC-GS
|
SC-H
|
--
|
|
N
|
NC-G
|
NC-GS
|
NC-H
|
NC-HS
|
|
K
|
NC-G
|
NC-GS
|
NC-H
|
--
|
|
KC2-G
|
KG2-GS
|
KC2-H
|
KC2-HS
|
|
|
KX-G
|
KX-GS
|
KX-H
|
KX-HS
|
|
|
E
|
EX-G
|
EX-GS
|
EX-H
|
EX-HS
|
|
J
|
JX-G
|
JX-GS
|
JX-H
|
JX-HS
|
|
T
|
TX-G
|
TX-GS
|
TX-H
|
TX-HS
|
| ASTM | ANSI | IEC | DIN | BS | NF | JIS | GOST |
| (Sociedad Estadounidense de Pruebas y Materiales) E 230 | (Instituto Nacional Estadounidense de Estándares) MC 96.1 | (Estándar Europeo de la Comisión Electrotécnica Internacional 584)-1/2/3 | (Normas Industriales Alemanas) EN 60584 -1/2 | (Normas Británicas) 4937.1041, EN 60584 - 1/2 | (Norme Française) EN 60584 -1/2 - NFC 42323 - NFC 42324 | (Normas Industriales Japonesas) C 1602 - C 1610 | (Unificación de las Especificaciones Rusas) 3044 |
Rango de temperatura de trabajo
| Diámetro/mm | Temperatura de trabajo a largo plazo /°C | Temperatura de trabajo a corto plazo /°C |
| 0.3 | 700 | 800 |
| 0.5 | 800 | 900 |
| 0.8,1.0 | 900 | 1000 |
| 1.2,1.6 | 1000 | 1100 |
| 2.0,2.5 | 1100 | 1200 |
| 3.2 | 1200 | 1300 |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
