| Nombre De La Marca: | DLX |
| Número De Modelo: | Tipo alambre de la extensión del termopar de k |
| Cantidad Mínima De Pedido: | 5 |
| Condiciones De Pago: | L/C, T/T, Western Union |
| Capacidad De Suministro: | 300 toneladas al mes |

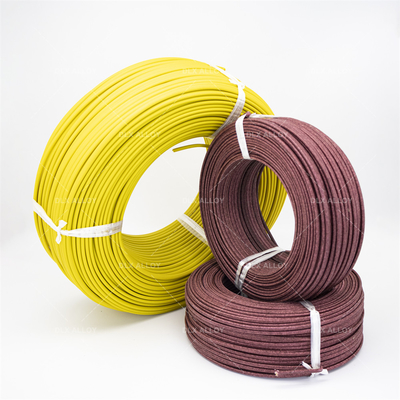

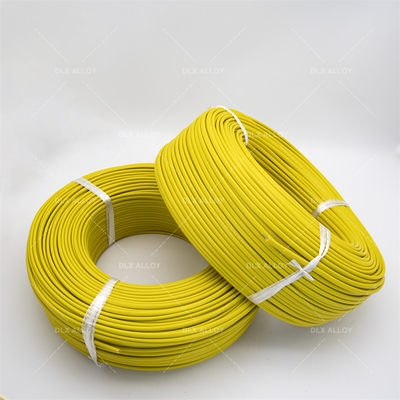

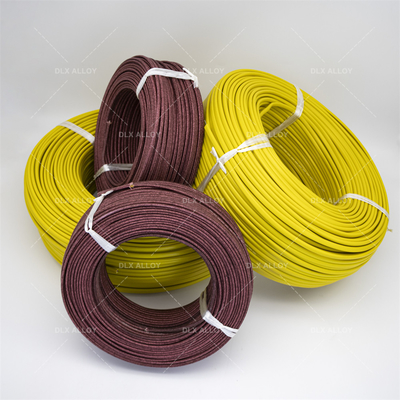

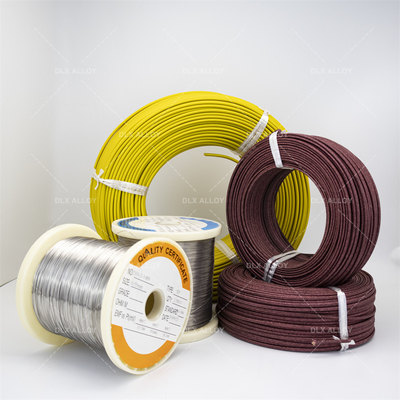

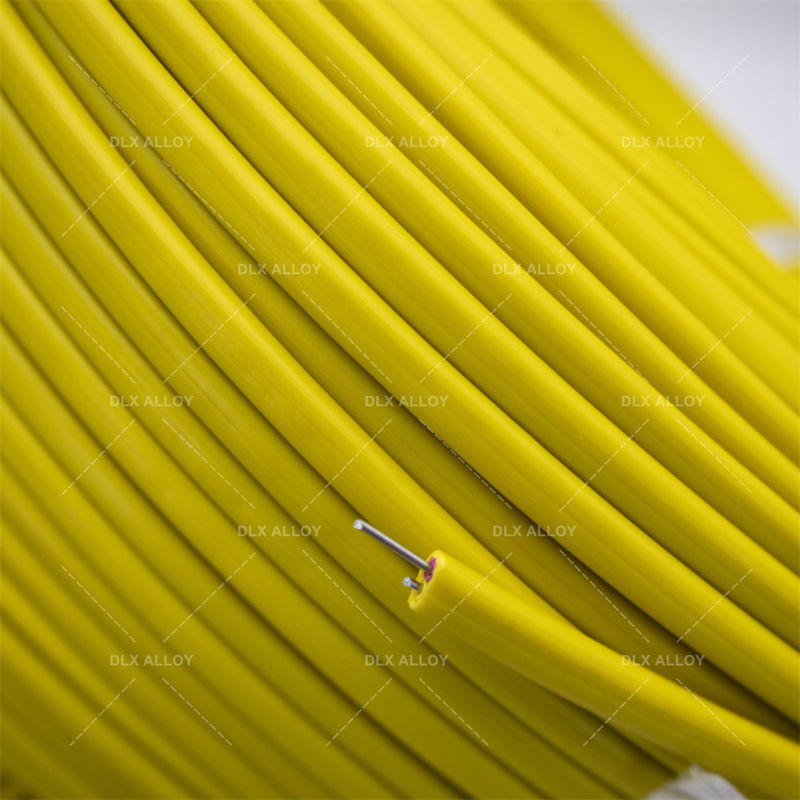

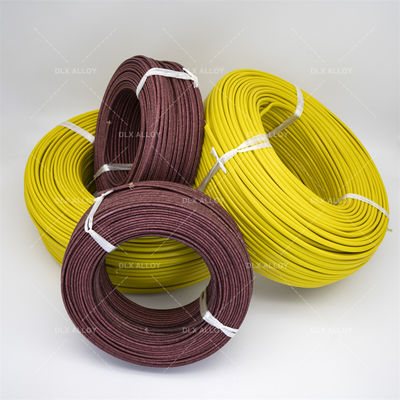

Cable de extensión de termopar Tipo K / J / E / N / T / R / S / B con revestimiento de PVC para rango de temperatura de -20~100°C
Principio de medición de temperatura del cable de compensación de termopar
La función de los cables de compensación para termopares es extender el electrodo termoeléctrico, es decir, mover el extremo frío del termopar y conectarlo con el instrumento de visualización para formar un sistema de medición de temperatura. El producto se utiliza principalmente en varios dispositivos de medición de temperatura y se ha utilizado ampliamente en departamentos como el petróleo, la química, la metalurgia y la energía.
En términos generales, los termopares pueden estar a varias decenas de metros del termómetro, y la temperatura en el extremo frío (salida) del termopar es diferente de la temperatura ambiente del termómetro (incluso hasta varias decenas de grados).
Si se utilizan cables de cobre ordinarios, según el principio de los termopares, la unión generará potencial termoeléctrico, lo que resultará en errores de medición.
El problema de la caída de voltaje de los cables de transmisión de larga distancia se debe a la alta impedancia de entrada del termómetro, la pequeña corriente de transmisión (nivel de micro A) generada por el termopar (nivel de milivoltios) y la pequeña pérdida de caída de voltaje en el cable, que generalmente está dentro del rango de error. Por lo tanto, existe un transmisor de termopar que introduce señales de termopar y emite 4-20mA, lo que permite la transmisión a larga distancia sin compensación de cables.
Si se utiliza un cable de compensación (que debe coincidir con el número de graduación del termopar), el material metálico utilizado puede generar el menor potencial termoeléctrico posible en el punto de cableado y minimizar los errores de medición de temperatura tanto como sea posible. Es decir, mover el extremo frío del termopar al termómetro.
|
Equipado con número de graduación termoeléctrica |
común(G)
|
resistente al calor(H)
|
||
|
Común
|
Precisión(S)
|
Común
|
Precisión(S)
|
|
|
S
|
SC-G
|
SC-GS
|
SC-H
|
--
|
|
N
|
NC-G
|
NC-GS
|
NC-H
|
NC-HS
|
|
K
|
NC-G
|
NC-GS
|
NC-H
|
--
|
|
KC2-G
|
KG2-GS
|
KC2-H
|
KC2-HS
|
|
|
KX-G
|
KX-GS
|
KX-H
|
KX-HS
|
|
|
E
|
EX-G
|
EX-GS
|
EX-H
|
EX-HS
|
|
J
|
JX-G
|
JX-GS
|
JX-H
|
JX-HS
|
|
T
|
TX-G
|
TX-GS
|
TX-H
|
TX-HS
|
| ASTM | ANSI | IEC | DIN | BS | NF | JIS | GOST |
| (Sociedad Estadounidense de Pruebas y Materiales) E 230 | (Instituto Nacional Estadounidense de Estándares) MC 96.1 | (Estándar Europeo de la Comisión Electrotécnica Internacional 584)-1/2/3 | (Normas Industriales Alemanas) EN 60584 -1/2 | (Normas Británicas) 4937.1041, EN 60584 - 1/2 | (Norme Française) EN 60584 -1/2 - NFC 42323 - NFC 42324 | (Normas Industriales Japonesas) C 1602 - C 1610 | (Unificación de las Especificaciones Rusas) 3044 |
Rango de temperatura de trabajo
| Diámetro/mm | Temperatura de trabajo a largo plazo /°C | Temperatura de trabajo a corto plazo /°C |
| 0.3 | 700 | 800 |
| 0.5 | 800 | 900 |
| 0.8,1.0 | 900 | 1000 |
| 1.2,1.6 | 1000 | 1100 |
| 2.0,2.5 | 1100 | 1200 |
| 3.2 | 1200 | 1300 |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
