| Nombre De La Marca: | DLX |
| Número De Modelo: | Tipo alambre de la extensión del termopar de J |
| Cantidad Mínima De Pedido: | 5 |
| Condiciones De Pago: | L/C, T/T, Western Union |
| Capacidad De Suministro: | 300 toneladas al mes |

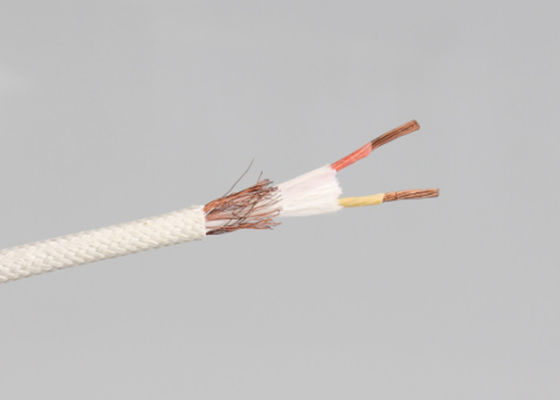

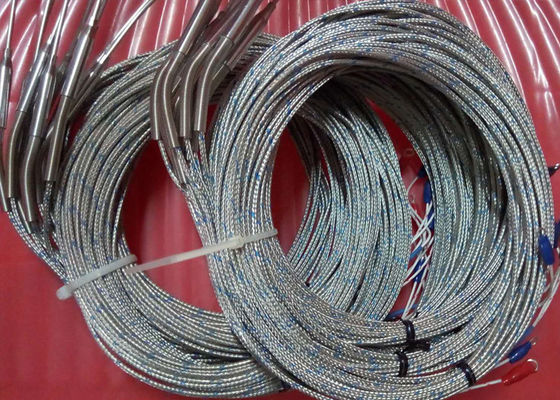

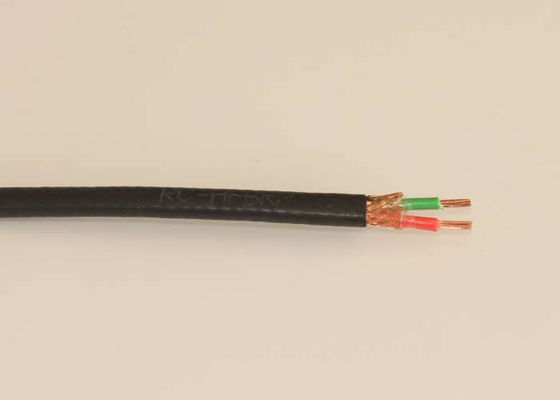

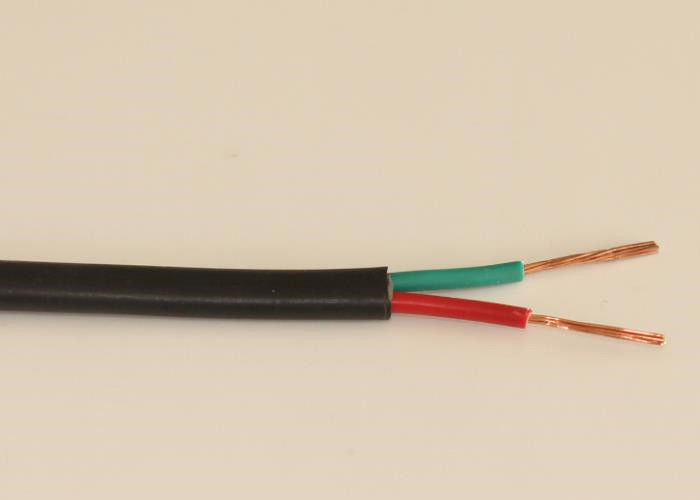

Cable de compensación para termopar tipo J, 2 conductores
El cable de compensación para termopar tipo J es un cable especial utilizado para extender el bucle de medición del termopar tipo J y compensar el cambio de temperatura del extremo frío. Está fabricado con materiales como aleación de hierro-cobre-níquel, tiene buen rendimiento termoeléctrico y estabilidad, y puede mantener las mismas características de fuerza electromotriz termoeléctrica que el termopar tipo J dentro de un cierto rango de temperatura (generalmente de -25 °C a 70 °C o superior, dependiendo del material de aislamiento).
Dependiendo de los materiales de aislamiento y revestimiento, los cables de compensación tipo J están disponibles en una variedad de modelos, como aislamiento de cloruro de polivinilo con revestimiento de cloruro de polivinilo (JX-GA-VV), aislamiento de fluoroplástico con revestimiento (JX-HA-FF), aislamiento de polietileno reticulado con revestimiento de cloruro de polivinilo (JX-GA-YJV), etc. Además, también hay cables blindados y retardantes de llama disponibles para cumplir con los requisitos antiinterferencias y de prevención de incendios en diferentes entornos.
Los cables de compensación tipo J se utilizan ampliamente en campos de medición de temperatura industrial, como electricidad, metalurgia, industria química, etc., lo que puede mejorar eficazmente la precisión y fiabilidad del sistema de medición de temperatura. Al usar, preste atención a la coincidencia con el termopar tipo J y asegúrese de que los polos positivo y negativo del cable estén conectados correctamente.
| Código | Componente de cables del termopar | |
| Pata positiva + | Pata negativa - | |
| N | Ni-Cr-Si (NP) | Ni-Si-Magnesio (NN) |
| K | Ni-Cr (KP) | Ni-Al(Si) (KN) |
| E | Ni-Cr (EP) | Cu-Ni |
| J | Hierro (JP) | Cu-Ni |
| T | Cobre (TP) | Cu-Ni |
| ASTM | ANSI | IEC | DIN | BS | NF | JIS | GOST |
| (Sociedad Estadounidense de Pruebas y Materiales) E 230 | (Instituto Nacional Estadounidense de Estándares) MC 96.1 | (Estándar Europeo de la Comisión Electrotécnica Internacional 584)-1/2/3 | (Normas Industriales Alemanas) EN 60584 -1/2 | (Normas Británicas) 4937.1041, EN 60584 -1/2 | (Norma Francesa) EN 60584 -1/2 - NFC 42323 - NFC 42324 | (Normas Industriales Japonesas) C 1602 - C 1610 | (Unificación de las Especificaciones Rusas) 3044 |
Rango de temperatura de trabajo
| Diámetro/mm | Temperatura de trabajo a largo plazo /°C | Temperatura de trabajo a corto plazo /°C |
| 0.3 | 700 | 800 |
| 0.5 | 800 | 900 |
| 0.8,1.0 | 900 | 1000 |
| 1.2,1.6 | 1000 | 1100 |
| 2.0,2.5 | 1100 | 1200 |
| 3.2 | 1200 | 1300 |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
El termopar de hierro-cobre-níquel (termopar tipo J) también se llama termopar de hierro-constantán. Su electrodo positivo (JP) tiene una composición química nominal de hierro puro, y su electrodo negativo (JN) es una aleación de cobre-níquel, a menudo llamada vagamente constantán. Su composición química nominal es 55% cobre y 45% níquel, así como una pequeña pero muy importante cantidad de cobalto, hierro, manganeso y otros elementos. Aunque se llama constantán, es diferente del constantán de níquel-cromo-constantán y cobre-constantán, por lo que no puede ser reemplazado por EN o TN.
El termopar de hierro-constantán cubre un rango de temperatura de medición de -210~1200 °C, pero el rango de temperatura comúnmente utilizado es de 0-750 °C.
