| Nombre De La Marca: | DLX |
| Número De Modelo: | tipo alambre de la extensión del termopar de T |
| Cantidad Mínima De Pedido: | 5 |
| Condiciones De Pago: | L/C, T/T, Western Union |
| Capacidad De Suministro: | 300 toneladas al mes |
Cable de termopar de alta temperatura, cable de compensación de termopar tipo T, cable de extensión de termopar
El cable de compensación de termopar tipo T es un cable especial que se utiliza para conectar termopares tipo T con instrumentos de medición de temperatura. Se utiliza principalmente para extender el extremo frío del termopar para compensar el error de medición causado por el cambio de la temperatura del extremo frío. Tiene un excelente rendimiento termoeléctrico y estabilidad, y puede mantener las mismas características de fuerza electromotriz termoeléctrica que los termopares tipo T dentro de un cierto rango de temperatura (por ejemplo, de -60 °C a 260 °C).
El cable de compensación tipo T generalmente está hecho de material de aleación de cobre-cobre-níquel, y hay muchas opciones de materiales para la capa de aislamiento y la funda, como cloruro de polivinilo (PV), polifluoroetileno propileno (FEP) y politetrafluoroetileno soluble (PFA) para cumplir con los requisitos de uso en diferentes entornos. Sus modelos comunes incluyen TX-G (uso general), TX-H (uso general), TX-GS (uso general de precisión) y TX-HS (uso de precisión resistente al calor).
Este cable de compensación se utiliza ampliamente en el sistema automatizado de medición de temperatura de las industrias del petróleo, química, metalurgia, energía eléctrica y otras, lo que puede mejorar eficazmente la precisión de la medición de temperatura y garantizar la estabilidad y fiabilidad del sistema de medición.
| Código | Componente de cables del termopar | |
| +Pata positiva | -Pata negativa | |
| N | Ni-cr-si (NP) | Ni-si-magnesio (NN) |
| K | Ni-Cr (KP) | Ni-Al(Si) (KN) |
| E | Ni-Cr (EP) | Cu-Ni |
| J | Hierro (JP) | Cu-Ni |
| T | Cobre (TP) | Cu-Ni |
| ASTM | ANSI | IEC | DIN | BS | NF | JIS | GOST |
| (Sociedad Estadounidense de Pruebas y Materiales) E 230 | (Instituto Nacional Estadounidense de Estándares) MC 96.1 | (Estándar Europeo de la Comisión Electrotécnica Internacional 584)-1/2/3 | (Normas Industriales Alemanas) EN 60584 -1/2 | (Normas Británicas) 4937.1041, EN 60584 -1/2 | (Norme Française) EN 60584 -1/2 - NFC 42323 - NFC 42324 | (Normas Industriales Japonesas) C 1602 - C 1610 | (Unificación de Especificaciones Rusas) 3044 |
Rango de temperatura de trabajo
| Diámetro/mm | Temperatura de trabajo a largo plazo /°C | Temperatura de trabajo a corto plazo /°C |
| 0.3 | 700 | 800 |
| 0.5 | 800 | 900 |
| 0.8,1.0 | 900 | 1000 |
| 1.2,1.6 | 1000 | 1100 |
| 2.0,2.5 | 1100 | 1200 |
| 3.2 | 1200 | 1300 |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Termopar de cobre-cobre-níquel (termopar tipo T), también conocido como termopar de cobre-constantán, es un termopar metálico óptimo de bajo costo para medir bajas temperaturas. Su electrodo positivo (TP) es cobre puro, y su electrodo negativo (TN) es una aleación de cobre-níquel, comúnmente llamada constantán. Es compatible con el constantán EN de níquel-cromo-constantán, pero no con el constantán JN de hierro-constantán, aunque ambos se llaman constantán.
El rango de temperatura de medición del termopar de cobre-cobre-níquel es de -200~350 °C.

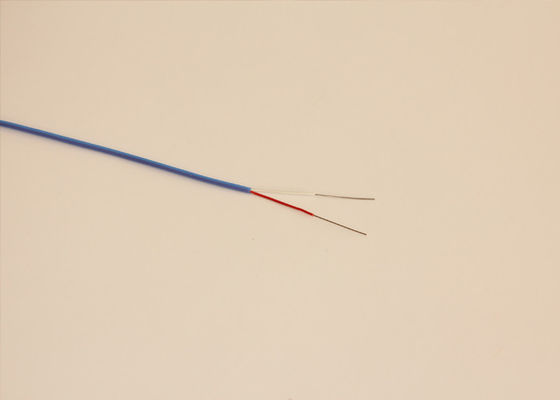

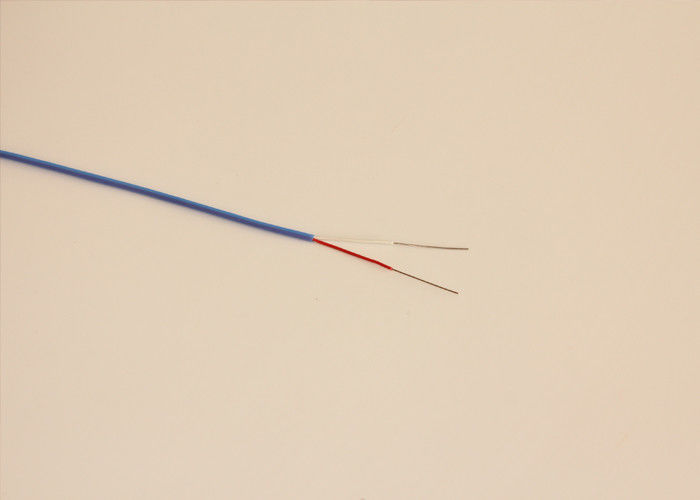

Material y estructura: El cable de compensación tipo T generalmente está hecho de cobre (electrodo positivo) y aleación de cobre-níquel (electrodo negativo), y la capa de aislamiento es roja (electrodo positivo) y blanca (electrodo negativo).
Rango de temperatura: El rango de temperatura de funcionamiento del cable de compensación es de -40 °C a 70 °C o 105 °C para el grado ordinario, y de -65 °C a 200 °C o 260 °C para el grado resistente al calor.
Nivel de precisión: Se divide en grado ordinario y grado de precisión, y el grado de precisión tiene una mayor precisión de medición.
Capacidad antiinterferencias: Algunos cables de compensación adoptan un diseño de blindaje, que puede reducir eficazmente la interferencia electromagnética.
P1: ¿Cuál es la función del cable de compensación de termopar tipo T?
R1: El cable de compensación tipo T se utiliza para extender el extremo frío del termopar y mover el extremo de referencia del termopar del área de alta temperatura a un lugar con una temperatura ambiente más estable para mejorar la precisión de la medición de temperatura.
P2: ¿Cuál es el material del cable de compensación tipo T?
R2: El material del electrodo positivo del cable de compensación tipo T es cobre, y el material del electrodo negativo es aleación de cobre-níquel.
P3: ¿Cuál es el rango de temperatura del cable de compensación tipo T?
R3: El rango de temperatura de funcionamiento del cable de compensación tipo T es:
Grado ordinario: -40 °C~70 °C o -40 °C~105 °C;
Grado resistente al calor: -65 °C~200 °C o -65 °C~260 °C.
