Eje de válvula resistente a fluidos corrosivos Incoloy 925 (Diámetro 30-150 mm) para válvulas submarinas

Diseñado específicamente para entornos submarinos extremos, nuestro eje de válvula resistente a servicios agrios en Incoloy 925 (UNS N09925) proporciona una barrera inquebrantable contra el agrietamiento por corrosión bajo tensión de sulfuro de hidrógeno (H2S), picaduras por cloruro y presiones de fluidos ultra altas. Disponible en diámetros mecanizados de precisión de 30 mm a 150 mm, cada eje de válvula se somete a un riguroso proceso de fusión por inducción al vacío interna, remoldeo por escoria eléctrica y tratamiento térmico de precipitación en dos etapas para garantizar una resistencia a la fluencia superior que excede los 760 MPa, manteniendo al mismo tiempo una tenacidad submarina excepcional.

Nuestro eje de válvula resistente a servicios agrios fabricado con la aleación Incoloy 925 endurecible por envejecimiento ofrece una fiabilidad inigualable para sistemas de válvulas marinos y de aguas profundas severos. Diseñada para soportar entornos letales de gas agrio, alto par mecánico y presiones hidrostáticas cíclicas, esta solución de eje es la opción principal para válvulas de aislamiento, estrangulamiento, bola y control submarinas críticas que operan a profundidades de hasta 3.000 metros.

En la producción severa de petróleo y gas en alta mar, los vástagos y ejes de las válvulas están expuestos a combinaciones hostiles de sulfuro de hidrógeno húmedo (H2S), dióxido de carbono (CO2), cloruros de alta concentración y azufre elemental. Los aceros inoxidables austeníticos o dúplex estándar enfrentan un riesgo catastrófico de agrietamiento por sulfuro (SSC) y agrietamiento por corrosión bajo tensión (SCC).

El Incoloy 925 eje de válvula resistente a servicios agrios resuelve este modo de falla a través de una matriz equilibrada de níquel-hierro-cromo fortificada con molibdeno, cobre, titanio y aluminio:

• 42%–46% de alto contenido de níquel: Asegura una inmunidad metalúrgica absoluta al agrietamiento por corrosión bajo tensión inducido por cloruros en salmuera de aguas profundas.
• Endurecimiento por precipitación de titanio y aluminio: Forma fases de fortalecimiento de nanoescala gamma prima (γ′) durante ciclos de envejecimiento especializados, proporcionando el doble de la resistencia a la fluencia de las aleaciones de níquel de solución sólida convencionales.
• Fortificación de molibdeno y cobre: Produce un número ultra alto de resistencia a la picadura (PREN ≥ 30), resistiendo la corrosión localizada por hendiduras debajo de los empaques y sellos del vástago.

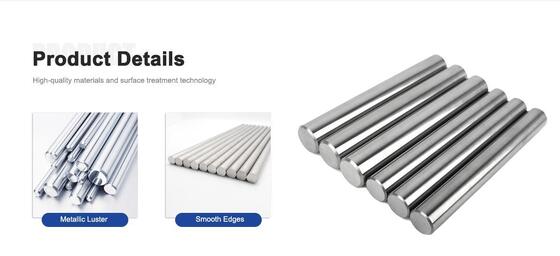

• Forma del producto: Barra redonda forjada en caliente, recocida en solución y envejecida por precipitación / Eje rectificado de precisión sin centro
• Rango de diámetro: 30 mm – 150 mm (forjas de OD personalizadas disponibles tras revisión de planos)
• Longitud: Hasta 6.000 mm (rectitud de precisión ≤ 0,5 mm/m)
• Tolerancia dimensional: Rectificado de precisión a Clase h8, h9, o personalizado ±0,02 mm torneado CNC
• Nivel de calidad interna: 100% probado por inmersión ultrasónica volumétrica sin vacíos o inclusiones internas
• Acabado superficial: Torneado liso (Ra≤1,6 μm) o micropulido para sellado de baja fricción (Ra≤0,4 μm)

Cada eje de válvula resistente a servicios agrios se estabiliza térmicamente para eliminar la precipitación en los límites de grano y la microsegregación. La metalurgia micro-limpia previene la fragilización por hidrógeno y el agrietamiento catastrófico en entornos con altas presiones parciales de H2S y bajos niveles de pH.

Mediante tratamiento de solución calibrado a 980°C a 1040°C seguido de envejecimiento multietapa, nuestros ejes Incoloy 925 alcanzan una alta resistencia a la fluencia (≥760 MPa) y una alta resistencia a la tracción (≥1030 MPa), manejando fácilmente el ciclo de válvulas de parada de emergencia (ESD) de alto par bajo altas presiones diferenciales.

El equilibrio sinérgico de cromo (≥19,5%), molibdeno (≥2,5%) y cobre (≥1,5%) previene el ataque localizado por hendiduras en zonas de empaque de vástago elastoméricas/PTFE estáticas y en interfaces de sellado secundario dinámicas metal-metal.

Fabricado con forjado rotatorio de alta resistencia y rectificado de precisión sin centro, cada eje de válvula resistente a servicios agrios presenta una mínima excentricidad, lo que previene el desgaste excéntrico en los cojinetes del actuador de la válvula submarina y garantiza la longevidad de los sellos dinámicos sin fugas.

Nuestros ejes Incoloy 925 son ampliamente adoptados por fabricantes de válvulas de nivel 1 a nivel mundial, contratistas de ingeniería submarina y EPC marinos en instalaciones exigentes:

• Válvulas de árbol de Navidad y colector submarino: Vástagos de válvula críticos para colectores de producción de aguas profundas, árboles de inyección submarinos y válvulas de aislamiento de líneas de flujo.
• Válvulas de estrangulamiento de alta presión y alta temperatura (HPHT): Vástagos de estrangulamiento de servicio severo sujetos a fluidos agrios de alta velocidad, erosión por arena y caídas de presión extremas.
• Válvulas de bola y compuerta de parada de emergencia (ESD) submarinas: Ejes de transmisión de alta resistencia que transmiten un par de apertura/cierre extremo bajo presión diferencial completa.
• Válvulas de seguridad de cabezal de pozo y de fondo de pozo de gas agrio (SSSV): Varillas de actuación y vástagos en pozos de extracción de gas agrio con alto contenido de H2S.
• Válvulas de proceso de plataformas marinas y FPSO: Ejes de válvulas de aislamiento de tuberías críticas que manejan petróleo crudo agrio sin tratar y agua producida.

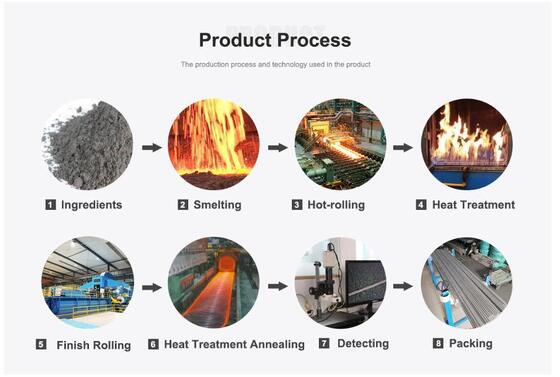

DLX controla toda la cadena metalúrgica, desde la selección de elementos en bruto hasta el acabado de precisión final. Utilizando fusión por inducción al vacío (VIM) de última generación junto con remoldeo por escoria eléctrica (ESR) secundario, eliminamos inclusiones no metálicas y segregación química, logrando niveles de contenido de gas ([O]≤15 ppm, [N]≤40 ppm, [H]≤1,5 ppm).

Nuestros hornos de tratamiento térmico automatizados internos garantizan un control uniforme de la temperatura dentro de ±3°C. Esto garantiza un endurecimiento por precipitación uniforme en toda la sección transversal de ejes de gran diámetro (hasta 150 mm de OD), eliminando núcleos blandos o zonas fragilizadas.

Cada eje de válvula resistente a servicios agrios se somete a una verificación de calidad integral antes del envío:

• Pruebas ultrasónicas de inmersión completas (UT) al 100% para cero discontinuidades internas.
• Inspección por líquidos penetrantes (PT) al 100% en superficies acabadas.
• Espectrometría de emisión óptica de lectura directa (OES) para una verificación exacta del calor de fusión.
• Pruebas mecánicas y de tenacidad al impacto de lotes completos a temperaturas bajo cero (−46°C).

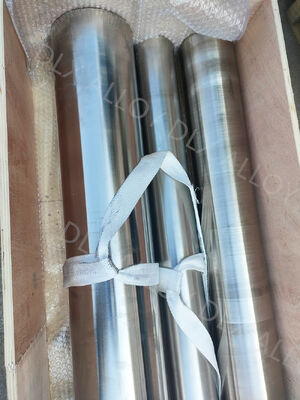

Operando con una capacidad mensual integrada de aleaciones especiales de 1.200 toneladas/mes, DLX garantiza una continuidad de suministro constante para proyectos submarinos importantes. Admitimos pedidos por lotes personalizados, cantidades mínimas de pedido (MOQ) dinámicas adaptadas a los requisitos del proyecto y embalajes personalizados aptos para el transporte marítimo para exportación.
