Cable de termopar de ultraprecisión tipo T de 0,2 mm para sistemas criogénicos

El alambre de termopar tipo T de 0.2 mm, dibujado con precisión, ofrece una sensibilidad termoeléctrica líder en la industria y una alta repetibilidad de la fuerza electromotriz térmica en rangos de temperatura ultrabajos y criogénicos (-200°C a +350°C). Compuesto de cobre electrolítico de alta pureza (pata positiva, TP) y una aleación de constantán de cobre-níquel fundida con precisión (pata negativa, TN), este alambre sensor de calibre fino proporciona una resistencia a la corrosión inigualable en condiciones de humedad y un error mínimo de derivación térmica en mediciones de microentorno.

Los termopares tipo T (Cu/CuNi) son ampliamente reconocidos como el estándar de calibración principal para entornos de temperatura bajo cero. Nuestro alambre de termopar de 0.2 mm de diámetro fino se funde al vacío y se estira utilizando matrices de diamante para garantizar una geometría de sección transversal uniforme, un acabado superficial ultraliso y tolerancias de resistencia estrictas en longitudes continuas de carrete.

Los aspectos arquitectónicos clave incluyen:

• Pata Positiva Optimizada (Cobre): Cobre libre de oxígeno ultrapuro que proporciona una conductividad eléctrica lineal y una deriva térmica mínima.
• Pata Negativa Emparejada (Constantán): Metalurgia controlada de 55% Cu / 45% Ni que proporciona una salida precisa de fuerza electromotriz térmica en gradientes de temperatura pronunciados.
• Flexibilidad de Microdiámetro: La dimensión de 0.2 mm (AWG 32) permite tiempos de respuesta rápidos (<0.1s) e integración sin esfuerzo en sondas de sensor ajustadas, micro-vainas y ensamblajes de laboratorio.

Mantiene un seguimiento de curva FEM ultrarrecto hasta -200°C sin anomalías de transición magnética ni histéresis de señal de referencia, lo que lo convierte en el par de sensores más confiable para refrigeración profunda y monitoreo de gas líquido.

A diferencia de los alambres de sensor que contienen hierro, el conductor positivo de cobre puro y el conductor negativo de constantán de alto contenido de níquel proporcionan inmunidad natural contra la oxidación en atmósferas húmedas, de condensación y refrigeradas.

La baja masa térmica del alambre de 0.2 mm de diámetro garantiza un equilibrio térmico instantáneo, minimizando las pérdidas por conducción de calor y los errores de inserción en aplicaciones biológicas y microfluídicas delicadas.

Cada fundición se funde por inducción al vacío (VIM) con verificación espectrométrica a nivel de lote para garantizar que los carretes continuos compartan curvas de calibración idénticas y cero bandas de composición interna.

• Congeladores de temperatura ultrabaja (-80°C / -150°C)
• Dewars de almacenamiento de nitrógeno líquido (LN2) y líneas de transferencia
• Monitoreo de equipos superconductores

• Validación de temperatura de almacenamiento de vacunas
• Monitoreo de cámaras de liofilización (secado por congelación)
• Telemetría de bancos de sangre y repositorios biológicos criogénicos

• Calibración de cámaras de prueba ambiental
• Perfilado térmico de componentes microelectrónicos
• Calorimetría de alta precisión y análisis térmico diferencial

Desde la fusión por inducción al vacío y el laminado en caliente hasta el estirado continuo de alambre de precisión y el recocido de hebras, DLX mantiene una supervisión de calidad de ciclo de vida completo sobre cada metro de aleación de termopar producida.

Cada carrete maestro se somete a pruebas de FEM térmica por lotes en baños de calibración a baja temperatura (nitrógeno líquido de -196°C, punto de hielo 0°C y punto de ebullición 100°C) para garantizar el cumplimiento de los Límites de Error Especiales internacionales más estrictos.

Con una capacidad mensual de aleaciones especializadas superior a 1.200 toneladas métricas y equipos avanzados de estirado de alambre fino multimatriz, DLX ofrece cantidades de carrete personalizadas, tiempos de entrega rápidos y precios estables de lote a lote para OEM de sensores globales y distribuidores de instrumentación.

Soportamos requisitos de conductor especializados que incluyen dimensiones de carrete personalizadas (DIN80 a DIN200), coincidencia de resistencia específica, cantidades de pedido dinámicas y empaquetado de barrera de vacío protector.

R:El tipo T (Cobre-Constantán) exhibe una mayor sensibilidad (≈40–43 μV/°C), una homogeneidad superior y no presenta transiciones de fase magnéticas a temperaturas bajo cero. A diferencia del tipo K, el tipo T no sufre deriva de ordenamiento a corto alcance ni anomalías magnéticas cerca de -200°C, lo que proporciona una precisión significativamente mayor en entornos criogénicos y de condensación.

R:Suministramos alambre de Grado de Tolerancia Especial / Clase 1 con una desviación permitida de ±0.5°C o ±0.4% (la que sea mayor) en el rango operativo estándar, con verificación de calibración criogénica hasta -196°C bajo pedido.

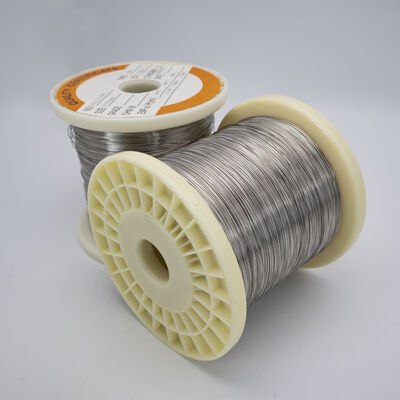

R:El alambre fino de 0.2 mm se enrolla con precisión en carretes de plástico de alta rigidez (como DIN100/DIN125) con enrollamiento transversal controlado por tensión, se sella herméticamente en bolsas a prueba de humedad con desecante y se encierra en cajas de exportación que absorben impactos.

R:Dado que el alambre de termopar de 0.2 mm se adapta a los requisitos específicos del OEM en cuanto a conductor y bobinado, ofrecemos estructuras de MOQ flexibles y dinámicas basadas en la longitud del carrete y el volumen del pedido. Los pedidos estándar por lote generalmente se envían dentro de 7 a 15 días hábiles.
