Cable Termopar Tipo S Ultra-Puro PtRh10-Pt 0.3mm Para Hornos Industriales

Cable de termopar de alta pureza Tipo S (PtRh10-Pt) con un diámetro de precisión de 0.3 mm, diseñado para la medición continua de temperatura en atmósferas oxidantes e inertes hasta 1600 °C (a corto plazo hasta 1700 °C). Fabricado mediante fusión por inducción al vacío y trefilado de precisión con microtroqueles para garantizar una deriva termoeléctrica ultrabaja, una estructura de grano uniforme y una larga vida útil operativa en sistemas industriales de calentamiento y procesamiento térmico.

Los sistemas de termopares que operan en dominios de ultra alta temperatura exigen conductores de metales nobles capaces de mantener la integridad de la señal a nivel de microvoltios bajo un severo estrés térmico. Nuestro cable de termopar Tipo S combina platino de alta pureza (rama negativa) con una aleación de 90% platino / 10% rodio (rama positiva), fabricado bajo rigurosos controles metalúrgicos para proporcionar una precisión superior y durabilidad mecánica en ciclos térmicos.

Con un diámetro nominal de cable de 0.3 mm, este producto logra un equilibrio óptimo entre una respuesta térmica rápida y una vida útil prolongada en entornos de alta temperatura. Cada lote se somete a un recocido continuo en múltiples etapas en atmósferas controladas para eliminar el estrés interno, garantizar una orientación cristalina uniforme y prevenir el fragilidad prematuro causado por la oxidación de los límites de grano.

Utilizando lingotes maestros de alta pureza 99.99% y fusión al vacío ultralimpia, el cable de termopar Tipo S de 0.3 mm previene la contaminación por metales traza, asegurando una salida de FEM constante y un cambio de calibración mínimo a lo largo de miles de horas de operación.

La química inherente de metales nobles del platino y el rodio proporciona una inercia química excepcional. Resiste la oxidación superficial rápida, la formación de escamas y la degradación por vapor en entornos de horno oxidantes e inertes a temperaturas superiores a 1500 °C.

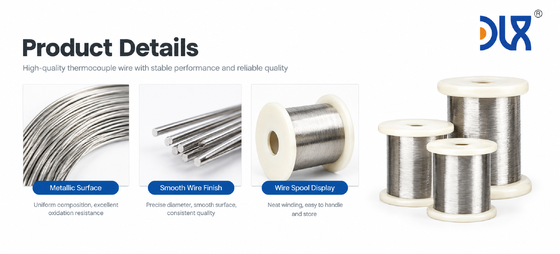

Trefilado a través de troqueles de diamante especializados, el cable logra tolerancias dimensionales ajustadas (±0.003 mm) con un acabado superficial liso y libre de defectos que reduce los puntos calientes y facilita el ensamblaje sin problemas de los aislantes cerámicos.

El recocido térmico controlado produce una morfología de grano fina y uniforme, proporcionando una excelente doblabilidad para ensamblajes de sondas complejos, al tiempo que resiste el crecimiento del grano y el pandeo térmico a temperaturas de operación elevadas.

• Hornos Industriales y Hornos de Sinterización: Regulación crítica de temperatura en cerámica avanzada, cocción de refractarios estructurales y procesos de sinterización de metalurgia de polvos.
• Fabricación de Vidrio y Tanques de Fusión: Perfilado térmico de alta precisión en antehornos de vidrio, cubas de alimentación y cámaras de fusión continua que requieren resistencia a la volatilización.
• Procesamiento de Semiconductores y Fotovoltaicos: Perfilado térmico preciso en hornos de difusión de obleas, reactores MOCVD y aparatos de crecimiento de cristales donde se exige cero contaminación por metales base.
• Metrología de Laboratorio y Calibración Primaria: Utilizado como estándares de referencia secundarios y de trabajo para la calibración de termopares de metales base, pirómetros ópticos y analizadores térmicos.
• Tratamiento Térmico Aeroespacial y Metalúrgico: Seguimiento fiable del proceso en soldadura fuerte al vacío, prensado isostático en caliente (HIP) y validación de ciclos térmicos de superaleaciones.

DLX se especializa en el desarrollo y procesamiento de precisión de materiales de metales nobles y aleaciones especiales de alto rendimiento. Equipados con instalaciones de fusión por inducción al vacío, líneas de trefilado de precisión y laboratorios completos de pruebas termoeléctricas, garantizamos que cada lote de cable de termopar Tipo S cumpla con estrictos estándares de calidad.

• Control de Pureza Trazable: Verificación espectroscópica completa de las materias primas asegura una pureza de platino bruto del 99.99% y un equilibrio exacto del 10% de rodio sin elementos traza dañinos.
• Pruebas de FEM en Toda la Gama Térmica: Cada bobina se somete a verificación de calibración en múltiples puntos contra estándares de referencia certificados para garantizar la linealidad de la temperatura a voltaje.
• Soporte de Ingeniería Personalizado: Disponible en pares de termopares emparejados, longitudes precortadas, configuraciones dúplex o dimensiones de bobinado personalizadas según los requisitos específicos del OEM y del fabricante de sensores.

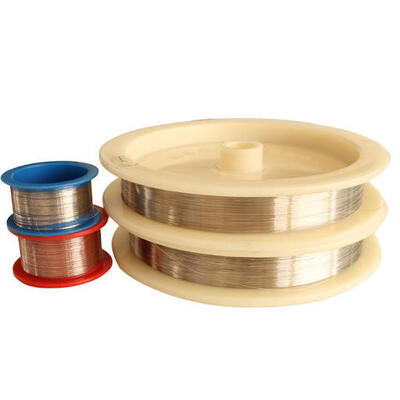

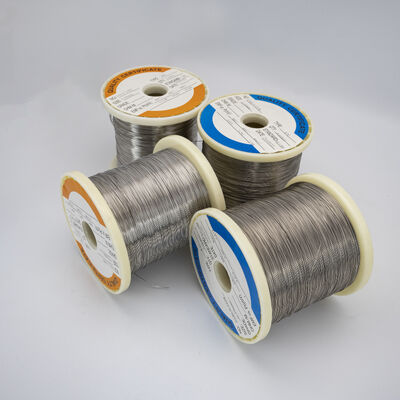

• Embalaje de Protección de Grado Exportación: Entregado en carretes de precisión de alta resistencia sellados en embalaje de sala limpia a prueba de humedad y absorbente de impactos para prevenir deformaciones mecánicas durante el transporte.

El cable Tipo S funciona mejor en atmósferas oxidantes, inertes y de alto vacío. No debe exponerse a atmósferas reductoras (como hidrógeno o monóxido de carbono) ni a vapores metálicos (como zinc, arsénico o azufre) sin tubos de protección cerámicos impermeables (por ejemplo, alúmina recristalizada de alta pureza), ya que estos elementos causan fragilidad del platino.

Un diámetro de 0.3 mm ofrece un compromiso ideal para sensores de hornos de alta temperatura: proporciona suficiente resistencia mecánica y longevidad contra la sublimación térmica en comparación con cables finos de 0.2 mm/0.25 mm, al tiempo que reduce significativamente el costo del material de metal noble en comparación con cables de 0.4 mm o 0.5 mm.

Se deben utilizar aisladores de alúmina recristalizada de alta pureza (mínimo 99.5% Al₂O₃) de doble o cuádruple orificio. Los aisladores cerámicos de menor grado que contengan sílice u óxidos de hierro contaminarán el cable de platino a temperaturas superiores a 1100 °C y causarán una deriva severa de la señal.

Sí. Suministramos bobinas individuales positivas/negativas, así como pares emparejados de precisión calibrados para garantizar una salida de FEM exacta de Clase 1 o tolerancia estándar en toda la curva de temperatura prevista.
