tira pura del níquel 4p con la distancia de la echada de 19m m para la batería 18650

El acero niquelado cuesta menos por adelantado, pero introduce dos modos de falla a escala: (1) la capa de chapa puede micro-agrietarse durante la soldadura puntual,exponiendo el sustrato de acero al vapor electrolítico y provocando un óxido que aumenta la resistencia al contacto con el tiempo2) La mayor resistividad de acero (≈ 0,15 μΩ·m frente a 0,096 μΩ·m del níquel puro) genera más calor I2R a la misma corriente, lo que reduce la eficiencia del paquete.La cinta de níquel puro mantiene una conductividad constante y resistencia a la corrosión durante toda la vida útil del paquete.

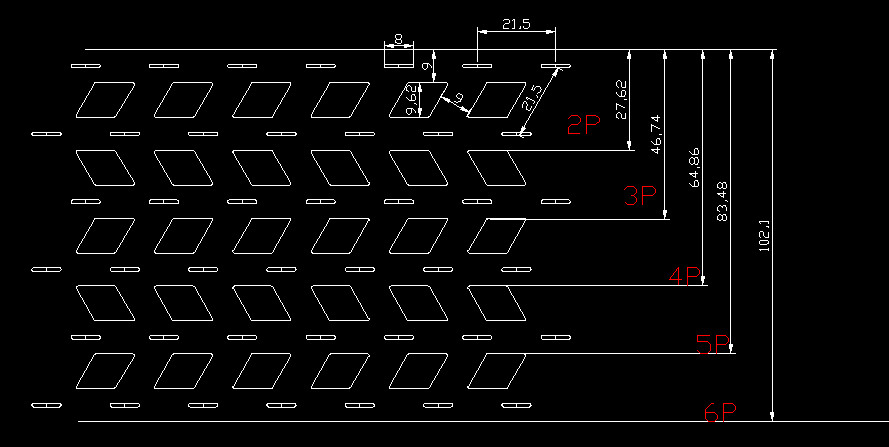

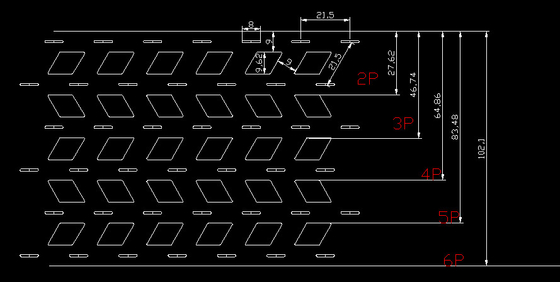

El diámetro estándar de la célula 18650 es de 18,0 ∼ 18,5 mm. El tono más comúnmente utilizado es de 19,0 mm, que centra cada célula con aproximadamente 0,5 mm de espacio entre las células adyacentes.Para envases que utilicen soportes de células más gruesos o espaciadores de disipación de calorSi no está seguro, mida la distancia entre el centro y el centro del soporte de la celda o de la pieza de soldadura para que la medida sea la altura que necesite.

La decisión equilibra la capacidad de carga de corriente con la capacidad de soldadura. Las tiras de 0,1 mm se soldan fácilmente a una energía más baja (68 W) y son adecuadas para paquetes de baja corriente de menos de 5A continua por celda.15 mm es el estándar de la industria para la mayoría de los paquetes de consumo 18650 (bicicletas eléctricas), herramientas eléctricas) que llevan una tensión de 1020 A. 0.2 mm proporciona la resistencia más baja para aplicaciones de alto drenaje por encima de 20 A, pero requiere una mayor energía de soldadura (10 14 W) y una soldadora capaz de penetrar constantemente a través del material más grueso. DLX suministra los tres; recomendamos comenzar con 0,15 mm a menos que su toma actual dicte lo contrario.

Sí, con más de 2.000 conjuntos de matrices específicas de baterías en nuestra sala de herramientas, probablemente ya tengamos herramientas para su formato.y calificar una matriz progresiva dentro de los 10 días hábilesHay un cargo de herramientas de una sola vez para moldes personalizados, exento para pedidos superiores a 500 kg. Envíe su dibujo o muestra de tira, y confirmaremos la viabilidad y el tiempo de entrega dentro de las 24 horas.

Tres controles: (1) El recocido por hidrógeno a 850°C suaviza la cinta hasta una dureza constante de 90°C 120°C. La cinta más dura requiere más energía de soldadura y produce pepitas inconsistentes.(2) La superficie brillante libre de óxido significa que los electrodos de la soldadora entran en contacto con níquel puro(3) Las soldaduras de muestra de tira de cada 100 kg de tira de producción contra una tapa de celda de 18650 deben tener una fuerza de excavación superior a 15 N.Si un lote falla, no se envía.
