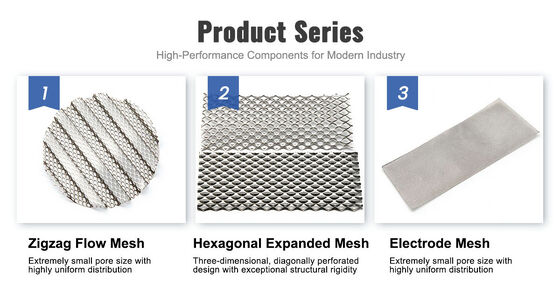

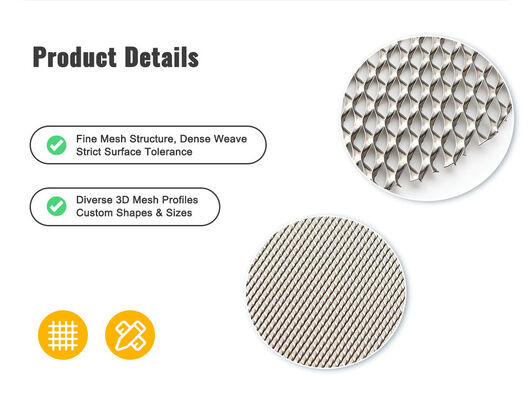

Malla Corrugada de Níquel Puro — Diseño de Canal de Flujo 3D para Distribución de Agua y Gas en Electrolizadores

Una malla plana mueve electrones. Una malla corrugada mueve electrones, agua y gas — en tres dimensiones. En Changzhou DLX Alloy Co., Ltd., nuestra malla corrugada de níquel puro toma un sustrato de níquel plano tejido o expandido y lo forma en un perfil de onda preciso, creando canales de flujo paralelos que guían el agua a la superficie del electrodo y arrastran el gas producto lejos de él. A diferencia de los campos de flujo de placas bipolares mecanizadas que cuestan cientos de dólares por placa, la malla corrugada ofrece la misma función de distribución de flujo a una fracción del costo, y a diferencia de la malla plana que depende de rutas de liberación de gas aleatorias, la geometría de corrugación diseñada asegura que cada centímetro cuadrado de área del electrodo reciba tanto suministro de agua fresca como eliminación de gas sin obstrucciones. Paso, amplitud, tamaño de lámina y tipo de sustrato personalizados producidos según el diseño de su celda electrolizadora.

En un electrolizador PEM que opera a 2 A/cm², el ánodo produce aproximadamente 12 mililitros de oxígeno por minuto por centímetro cuadrado de área activa. Ese oxígeno debe escapar de la capa catalítica, a través de la capa de transporte poroso y fuera de la celda, todo sin bloquear el agua fresca que llega al catalizador. Una malla plana ofrece un plano 2D: el agua y el gas compiten por el mismo espacio, en el mismo plano, creando limitaciones de transporte de masa que limitan la densidad de corriente.

Una malla corrugada separa los flujos en dos zonas funcionales: los valles del canal transportan agua al electrodo y los picos del canal crean espacio libre para que el gas se acumule y salga. El paso de la corrugación determina cuántos caminos de flujo paralelos existen por centímetro de ancho del electrodo. La altura de la corrugación determina el área transversal de cada canal de flujo y, por lo tanto, la tasa máxima de flujo de gas antes de que la coalescencia de burbujas bloquee el canal. Juntos, el paso y la altura definen la hidráulica del campo de flujo, y ambos son parámetros que usted especifica en su dibujo.

• — La malla plana entre una placa bipolar y un electrodo crea puntos de contacto aleatorios. El agua encuentra el camino de menor resistencia. Las burbujas de gas se acumulan en zonas muertas. La malla corrugada crea canales paralelos deterministas — cada centímetro cuadrado de electrodo ve la misma presión de suministro de agua y la misma ruta de eliminación de gas. Mejora la uniformidad de la densidad de corriente. Desaparecen los puntos calientes por falta de agua local.La corrugación es el espaciador — un componente, tres funciones

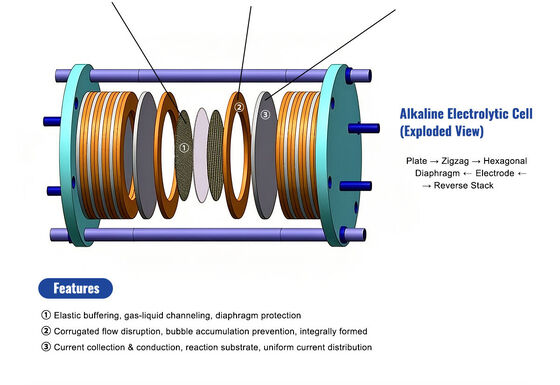

• — En una celda alcalina de espacio cero, necesita: un colector de corriente, un separador gas-líquido y un espaciador para mantener el espacio electrodo-membrana. La malla corrugada hace las tres cosas en una sola pieza. El material de la malla transporta la corriente. Los canales de corrugación separan el gas del líquido. La altura del pico establece el espacio. Menos componentes significan menos pasos de ensamblaje y menos modos de falla.Formado a partir de nuestra propia malla de níquel — no de dos proveedores diferentes
• — El sustrato de malla plana se teje o expande internamente a partir de nuestro propio alambre o lámina de níquel. La corrugación se forma internamente en una formadora de engranajes de precisión. El recocido se realiza internamente. Usted no está comprando malla de una empresa y haciéndola corrugar por otra, y cada una se culpa mutuamente si el componente terminado falla su prueba de celda.Paso y altura de corrugación mantenidos según su tolerancia
• — Nuestro proceso de conformado de engranajes utiliza rodillos de conformado rectificados de precisión con perfiles de diente cortados según su paso y amplitud especificados. Tolerancia de paso ±0.1 mm; tolerancia de altura ±0.05 mm. Estos no son rodillos de corrugación genéricos — están cortados para el diseño de su campo de flujo.Recocido después del conformado — sin tensiones, dimensionalmente estable
• — La corrugación de la malla endurece el níquel en cada doblez. Sin recocido posterior al conformado, la malla retrocede bajo la compresión de la pila y la altura del canal cambia. Realizamos un recocido en solución después del conformado — el perfil de corrugación se fija y la malla se mantiene a su altura especificada bajo compresión, ciclo tras ciclo.Zonas de contacto planas en picos y valles — buen contacto eléctrico
• — Nuestra opción de perfil trapezoidal proporciona superficies de contacto planas tanto en el pico (en contacto con la capa adyacente superior) como en el valle (en contacto con la capa inferior). Esto maximiza el área de contacto eléctrico en comparación con una onda sinusoidal donde el contacto es teóricamente una línea. Mayor área de contacto = menor resistencia interfacial = menor voltaje de celda.El Proceso de Fabricación — Del Lingote de Níquel al Campo de Flujo Corrugado

En DLX, la cadena es lineal y transparente. Nuestro horno de fusión produce lingote de níquel puro según su grado especificado. Nuestro tren de laminación o línea de trefilado produce la tira o el alambre que se convierte en su sustrato de malla plana. Nuestro telar de tejer o prensa expansora fabrica la malla plana. Nuestra formadora de engranajes la corruga según sus especificaciones de paso y amplitud. Y nuestro horno de atmósfera controlada recoce la malla corrugada terminada para fijar la geometría del perfil y aliviar las tensiones de conformado. Cinco pasos, una instalación, un sistema de calidad, un punto de responsabilidad.

Instalación integrada de 12,000 m²

• — fusión, trefilado, laminación de tiras, tejido, expansión, corrugación, recocido, inspección. Toda la cadena de proceso bajo un mismo techo.Capacidad de corrugación: paso 2.0–8.0 mm, amplitud 0.5–3.0 mm, perfil sinusoidal o trapezoidal.
• Sustrato: metal tejido (todos los patrones) o expandido.ISO9001 con trazabilidad completa de fusión a malla
• ; acreditado por SGS; inspección BV y TÜV disponible. Fabricación controlada por dibujo con inspección de primer artículo.Composición Química — Grados de Níquel Puro

Elemento (%)

SGS, BV o TÜVdisponible. Muestra gratuita de 5 láminas para evaluación de dibujos de OEM de electrolizadores.Empaque y Entrega

• Comience con su densidad de corriente objetivo y la tasa de producción de gas por celda. Una mayor densidad de corriente requiere más capacidad de eliminación de gas — aumente la amplitud o disminuya el paso para agregar área transversal del canal. Su modelado de flujo (CFD) debería guiar los parámetros iniciales. Si no tiene un modelo CFD, podemos proporcionar láminas de muestra en 2–3 combinaciones de paso/amplitud para pruebas empíricas en celda única. La mayoría de los clientes convergen en su geometría óptima dentro de dos iteraciones.

  ¿Se puede orientar la corrugación en ángulo con los bordes de la lámina?

• El estándar son canales paralelos a la longitud de la lámina — esto se alinea con la dirección natural del flujo de entrada a salida en la mayoría de los diseños de celdas. Si su diseño requiere canales en ángulo (por ejemplo, 45° para flujo cruzado), las láminas se cortan después de la corrugación en el ángulo especificado. Los bordes cortados intersectarán los canales de corrugación en un ángulo — se expondrán algunos extremos de canal abiertos. Podemos discutir si esto es aceptable para su diseño o si se debe ajustar la orientación del rodillo de conformado.

  ¿Cuál es la malla corrugada más delgada que puede producir?

• Espesor total (espesor del sustrato + amplitud de corrugación): mínimo aproximadamente 0.7 mm para sustrato tejido con alambre de 0.10 mm y amplitud de 0.5 mm. El mínimo práctico está determinado por el diámetro del alambre del sustrato — el alambre debe soportar la flexión en los picos de corrugación sin fracturarse. Para sustrato de metal expandido, el espesor total mínimo es de aproximadamente 0.9 mm con lámina de 0.15 mm y amplitud de 0.6 mm.

  ¿El proceso de corrugación daña la superficie de la malla?

• No — nuestros rodillos de conformado están pulidos para evitar marcas en la superficie del níquel. La malla se dobla alrededor de un radio controlado en cada pico y valle. El recocido posterior al conformado alivia cualquier tensión superficial de la flexión. La condición de la superficie de la malla corrugada terminada es equivalente a la condición de la superficie del sustrato plano — si el sustrato fue recocido en brillo, la malla corrugada está recocida en brillo.

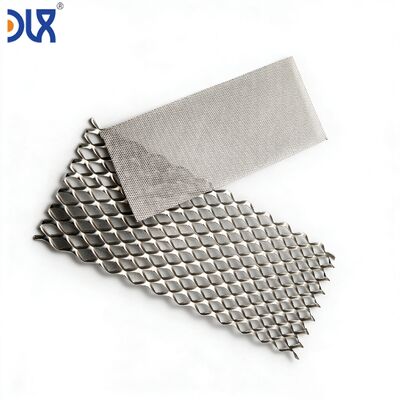

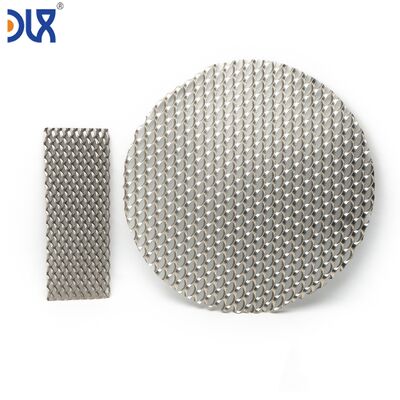

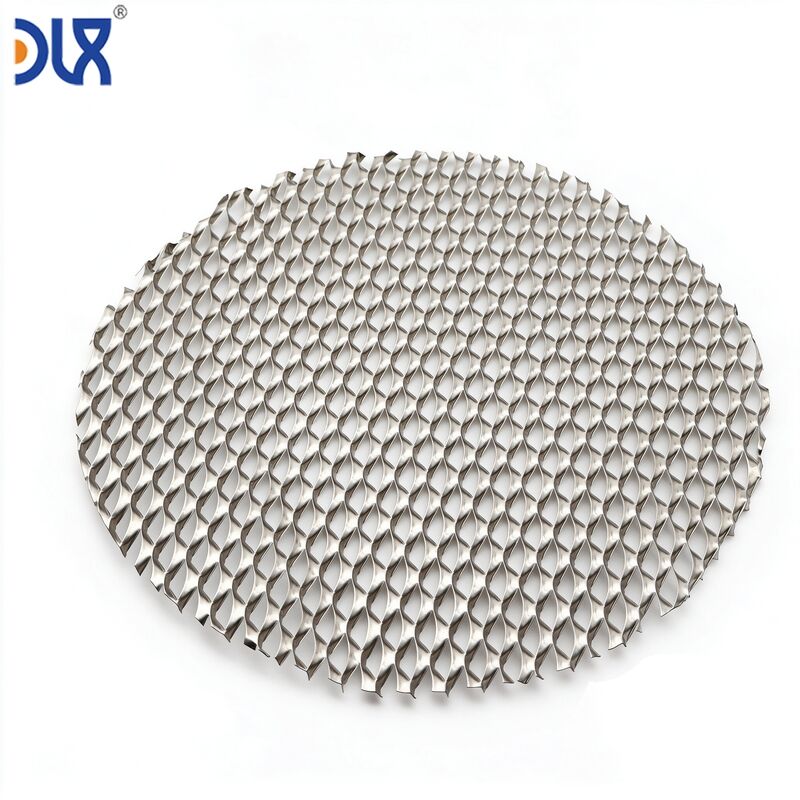

  ¿Puede producir malla expandida corrugada igual que malla tejida corrugada?

• Sí. La malla expandida de níquel se puede corrugar con el mismo proceso de conformado. La diferencia clave es que la malla expandida tiene direccionalidad — el patrón de diamante tiene una orientación en sentido largo y en sentido corto. Los canales de corrugación deben alinearse con la dirección LWD para una máxima integridad mecánica a través de los rodillos de conformado. Confirmaremos la orientación óptima durante la revisión del dibujo.
