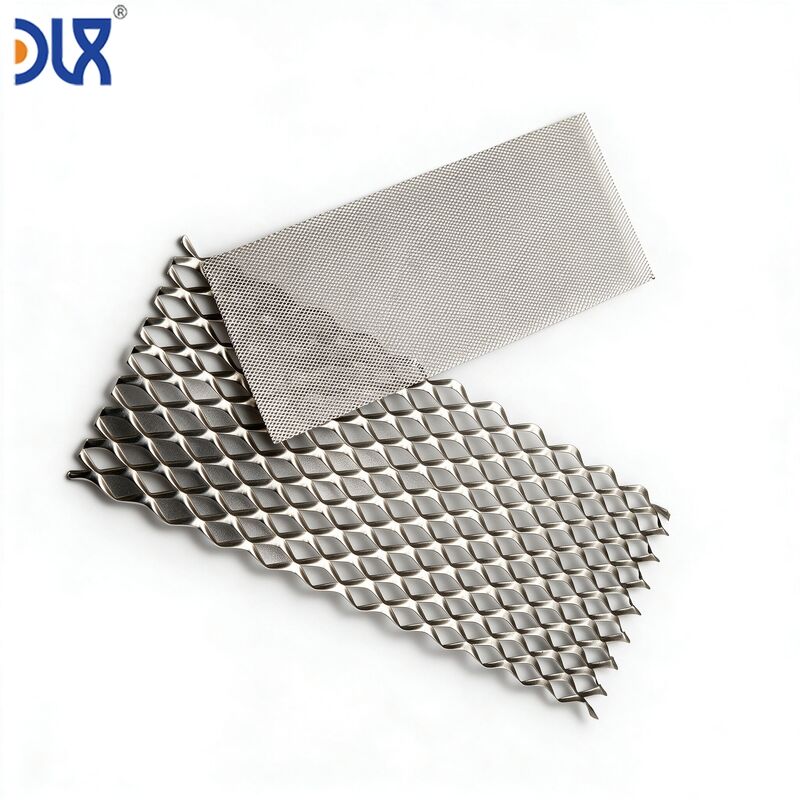

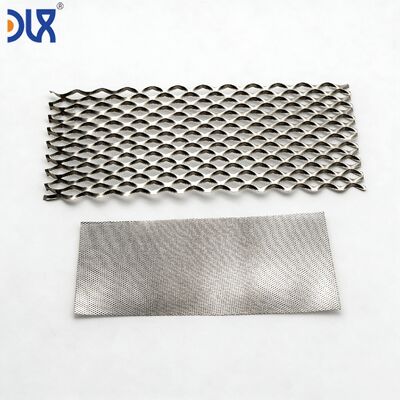

Puesta en marcha de la red de expansión de níquel puro Made to your drawing for PEM & Alkaline Electrolyzer Flow Fields

Fábrica directa ISO9001 | Desde 2002 | N4/N6/Ni200 | Personalizado según su plano | Muestra gratuita de 5 láminas

El diseño de su celda de electrolizador es propietario. La especificación de su malla es parte de su PI. Lo último que necesita es un proveedor de mallas que intente venderle lo que tenga en stock. En Changzhou DLX Alloy Co., Ltd., fabricamos malla expandida de níquel puro según su plano técnico, no según nuestro catálogo estándar. El espesor de la lámina, el ancho de la hebra, LWD, SWD, el porcentaje de área abierta, las dimensiones exteriores de la lámina, la condición del borde, la rugosidad de la superficie, la tolerancia de planitud y el tratamiento térmico posterior a la expansión se producen para que coincidan con los valores de su plano. Mantenemos la química del níquel de nuestro propio lingote, laminamos la lámina a su espesor en nuestro propio tren, cortamos y estiramos según su geometría LWD y de hebra, recocemos según su especificación de dureza e inspeccionamos según sus criterios de aceptación. Esto es fabricación por contrato para componentes de electrodos, no ventas de mallas listas para usar.

La malla expandida sale de nuestra prensa de expansión con una superficie característica: las hebras muestran micro-rugosidad del proceso de corte y estiramiento. Para algunas aplicaciones de electrolizadores, esta superficie tal como se expande es ideal: aumenta el área de superficie geométrica para la adhesión del catalizador. Para otras, crea una variación en el espesor del recubrimiento que reduce la utilización del catalizador. Ofrecemos cuatro condiciones de superficie, seleccionables en su plano:

• Su plano, nuestro proceso — sin sustitución, sin "equivalente"— Cuando su plano requiere un espesor de lámina de 0.25 mm con un ancho de hebra de 0.6 mm y un LWD de 3.5 mm con un área abierta del 45%, eso es exactamente lo que fabricamos. No ofrecemos "suficientemente cerca" y le sugerimos que ajuste el diseño de su celda. Ajustamos nuestro utillaje y proceso para que coincidan con su diseño.
• Química bloqueada a su calor aprobado— Una vez que el grado y el rango de química especificados en su plano se califican a través de sus pruebas electroquímicas, reservamos un lingote de níquel específico para su producción. La misma química de fusión se aplica a cada lámina de su pedido. El sobrepotencial de su electrodo no varía porque nuestra química de níquel no varía.
• Cada parámetro inspeccionado, cada lámina trazable— LWD, SWD, ancho de hebra, área abierta, espesor, planitud, dimensiones, condición del borde — medidos y registrados por lámina o por plan de muestreo según los requisitos de su plano. Cuando su cliente audita los registros de calificación de su proveedor de mallas, los datos existen y la cadena de documentación está completa.
• Listo para escalar — el mismo juego de troqueles que fabricó su pedido de prueba de 50 láminas fabrica su pedido de producción de 5,000 láminas— Sin migración de proceso a otra instalación. Sin calificación de nuevo utillaje. Sin conversaciones de "el lote de producción provino de una fábrica diferente y funciona de manera diferente" con su equipo de ingeniería de pila.
• Hablamos de electrolizadores, no solo de metal expandido— Cuando especifica un área abierta del 55% porque su modelo CFD muestra que la liberación de burbujas se convierte en el factor limitante por encima de 400 mA/cm², entendemos por qué. Cuando solicita la inspección de la condición del borde bajo magnificación porque una rebaba puede cortar una membrana que cuesta más que todo el pedido de malla, entendemos por qué. Esto es fabricación de componentes de electrodos, no suministro general de metal expandido.
• Sin contaminación por hierro — del lingote al electrodo— Nuestro equipo de fusión, laminación, corte y expansión está dedicado a aleaciones de níquel. Ningún procesamiento de acero al carbono comparte la línea. Ningún utillaje ferrítico entra en contacto con su níquel. Cuando su análisis SEM-EDS post-mortem de un electrodo operado durante 10,000 horas no muestra enriquecimiento de hierro en la superficie, es por diseño, no por suerte.

En 2019, un fabricante europeo de electrolizadores PEM nos envió un plano técnico de 3 páginas para una malla de níquel expandida: espesor de lámina 0.20 mm, ancho de hebra 0.5 mm, LWD 2.8 mm, área abierta 52%, grado N4, recocido brillante, planitud 0.15 mm por 100 mm, Ra 0.4–0.8 µm, dimensiones de lámina según su marco de celda, bordes sin rebabas. Habían estado comprando esta malla a un proveedor general de metal expandido que cumplía con la especificación dimensional pero no podía controlar la química del níquel ni la contaminación superficial por hierro. Cada lote requería inspección de entrada, y aproximadamente el 15% de los lotes eran rechazados por contaminación superficial encontrada durante la calificación de su proceso de recubrimiento.

Miramos el plano y nos dimos cuenta: ya controlamos la química del níquel de nuestro propio lingote. Ya laminamos en frío tiras de níquel puro a tolerancias de espesor más estrictas que 0.20 ±0.01 mm. Ya recocemos en atmósfera controlada para una superficie brillante y libre de óxido. Lo que no teníamos era la prensa de expansión, así que invertimos en una. Tardamos seis meses desde la instalación del equipo hasta la aprobación del primer artículo según el plano de ese cliente. Su tasa de rechazo de entrada se redujo del 15% a cero. Ese cliente todavía nos compra hoy, ahora a volúmenes de producción cinco veces su requisito de 2019.

Ese es el negocio en el que estamos. No vender mallas. Resolver el problema entre su plano y su electrodo.

• Instalación de 12,000 m²— fusión integrada de níquel, laminación en frío, corte, expansión, recocido, aplanado e inspección. Su malla nunca sale de nuestro sistema de calidad.
• Personalizado según plano desde 2019— LWD 1.5–6.0 mm, hebra 0.4–1.2 mm, área abierta 30–65%, espesor de lámina 0.15–0.50 mm.
• ISO9001 con trazabilidad completa de fusión a malla; acreditado por SGS; inspección BV y TÜV disponible. Fabricación controlada por plano con inspección del primer artículo como estándar.

Fuente: catálogo de productos DLX Alloy. Química certificada desde el lingote hasta la malla terminada — según los requisitos de su plano.

Inspección por terceros por SGS, BV o TÜV disponible. Fabricación controlada por plano con paquete de documentación completo en cada envío.

¿Qué formato de archivo necesita para el plano?

Se prefiere PDF para la revisión inicial. DXF o DWG para el diseño de utillaje si la geometría de la malla es compleja o incluye características más allá del patrón de diamante expandido estándar. Para especificaciones de malla expandida estándar, una tabla dimensional en el plano es suficiente — no necesitamos un modelo 3D de la geometría del diamante, aunque los aceptamos si los tiene.

¿Qué pasa si durante la fabricación descubrimos un parámetro del plano que es físicamente imposible?

Esto sucede, típicamente cuando el ancho de la hebra y el LWD se especifican de forma independiente y la combinación no se puede lograr con utillaje de expansión al espesor de lámina especificado. Nuestro equipo de ingeniería señala el conflicto durante la revisión del plano (Fase 1), antes de cortar cualquier metal. Proponemos la combinación alcanzable más cercana con una explicación de la restricción. Usted decide si ajustar el plano o proceder con la combinación alcanzable para la evaluación de prueba.

¿Puede mantener una tolerancia de planitud más estricta que 0.2 mm por 100 mm?

Para espesores de lámina de 0.20 mm y superiores, se pueden lograr 0.15 mm por 100 mm con aplanado post-recocido. Por debajo de 0.20 mm de espesor de lámina, la malla se vuelve cada vez más flexible y la precisión de la medición de planitud se convierte en el factor limitante en lugar de nuestra capacidad. Contáctenos con su tolerancia objetivo y espesor de lámina — confirmaremos la viabilidad.

¿Cómo maneja las revisiones de planos?

Cada revisión de plano desencadena una revisión contra la revisión anterior. Si el cambio se limita a las dimensiones de la lámina, no se requiere nuevo utillaje — la nueva dimensión se aplica en la etapa de corte. Si cambian el LWD, SWD o el ancho de la hebra, puede ser necesario un nuevo utillaje. Comunicamos el impacto (tiempo de entrega del utillaje, cualquier cambio de costo, requisito de recalificación) dentro de las 48 horas posteriores a la recepción del plano revisado. Toda la producción posterior a la fecha de revisión se fabrica según la nueva revisión — la revisión anterior se archiva en nuestro sistema de control de documentos.

¿Aceptan requisitos de calidad específicos del OEM más allá de ISO9001?

Sí. Si su manual de calidad de proveedores requiere puntos de control de inspección específicos, métodos de medición, planes de muestreo o formatos de documentación más allá de nuestro paquete estándar, los incorporamos a su proceso de producción durante la calificación. Ejemplos de clientes existentes: formato de Inspección del Primer Artículo AS9102, documentación PPAP Nivel 3, tablas de muestreo AQL específicas del cliente y certificado de análisis a nivel de lote con formato definido por el cliente. Proporcione sus requisitos de calidad de proveedor con su plano — confirmaremos el alcance del cumplimiento durante la revisión del plano.
