| Nombre De La Marca: | DLX |
| Número De Modelo: | níquel puro ni200 |
| Cantidad Mínima De Pedido: | 5 kilos |
| Precio: | 57usd/kg |
| Condiciones De Pago: | LC, T/T, Unión Occidental |
| Capacidad De Suministro: | 500 toneladas por mes |
La tira de níquel estándar de paso de 19,5 mm conecta celdas adyacentes. Eso funciona para grupos paralelos simples. No funciona cuando el diseño de su paquete escalona las celdas en filas alternas, o cuando una conexión en serie debe cruzar un grupo paralelo para llegar a la siguiente celda en secuencia. Para esos diseños, necesita una tira que abarque dos posiciones de celda — 34,5 mm de centro a centro — no una. DLX estampa esta tira de paso ancho 2P con esa geometría exacta en una matriz progresiva dedicada, con la misma química Ni200 del 99,6%, superficie recocida con hidrógeno y borde libre de rebabas que nuestros productos de paso estándar. Si su lista de materiales requiere una interconexión de 34,5 mm y su proveedor actual solo puede ofrecer 19 mm o 20,2 mm, esta es la pieza que elimina el cable puente soldado a mano que ha estado utilizando como solución alternativa.
| Grado | Contenido de Ni | Mejor contexto de uso | Precio de referencia (FOB, USD/kg) |
|---|---|---|---|
| Ni200 | ≥ 99,6% | Estándar — paquetes de consumo, herramientas eléctricas, e-movilidad que requieren un puente en serie de 34,5 mm | 54 – 60 |
| N4 | ≥ 99,9% (Ni+Co) | Premium — paquetes exteriores/marinos donde el puente está expuesto a la humedad | 62 – 70 |
| Ni201 | ≥ 99,0% (C ≤ 0,02%) | Alta temperatura — paquetes de carga rápida donde el puente transporta alta corriente y ciclos térmicos | 50 – 57 |
| N6 | ≥ 99,5% (Ni+Co) | Sensible al costo — almacenamiento estacionario interior con enrutamiento de puente protegido | 38 – 45 |
Precios FOB Shanghái, pedidos de 5–500 kg. MOQ: 5 kg. Muestra gratuita (0,5 kg de Ni200) para verificación dimensional. El paso de 34,5 mm es una matriz mantenida — confirme la disponibilidad de stock al consultar; si se requiere una nueva producción, el plazo de entrega es de 7 a 10 días laborables.
| Elemento | N4 | N6 | Ni200 | Ni201 |
|---|---|---|---|---|
| Ni+Co | ≥ 99,9% | ≥ 99,5% | — | — |
| Ni | — | — | ≥ 99,2% | ≥ 99,0% |
| Cu | ≤ 0,015 | ≤ 0,10 | ≤ 0,25 | ≤ 0,25 |
| Si | ≤ 0,03 | ≤ 0,10 | ≤ 0,35 | ≤ 0,35 |
| Mn | ≤ 0,002 | ≤ 0,05 | ≤ 0,35 | ≤ 0,35 |
| C | ≤ 0,01 | ≤ 0,10 | ≤ 0,15 | ≤ 0,02 |
| Mg | ≤ 0,01 | ≤ 0,10 | — | — |
| S | ≤ 0,001 | ≤ 0,005 | ≤ 0,01 | ≤ 0,01 |
| P | ≤ 0,001 | ≤ 0,002 | — | — |
| Fe | ≤ 0,04 | ≤ 0,10 | ≤ 0,40 | ≤ 0,40 |
Fuente: Catálogo de productos de aleaciones DLX. MTC EN 10204 3.1 con composición completa incluida en cada envío.
| Propiedad | Valor | Unidad |
|---|---|---|
| Resistencia a la tracción (Rm) | ≥ 462 | MPa |
| Elongación (A5) | ≥ 35 | % |
| Dureza | 90 – 120 | HB (recocido blando) |
| Densidad | 8,908 | g/cm³ |
| Punto de fusión | 1435 – 1455 | °C |
| Resistividad eléctrica (20°C) | 0,096 | μΩ·m |
| Conductividad térmica | 70,2 | W/m·K |
| Vano del puente (34,5 mm) | Espaciado de doble celda — pasa por alto una posición de celda intermedia | |
| Soldabilidad por puntos | Excelente — 8–12 Ws por punto de soldadura en tapas de 18650 | |
| Magnetismo | Ferromagnético | |
Fuente: Catálogo de productos de aleaciones DLX. Valores mecánicos representativos del estado recocido con hidrógeno.
| Parámetro | Estándar | Notas |
|---|---|---|
| Configuración | 2P | Dos puntos de soldadura por conector |

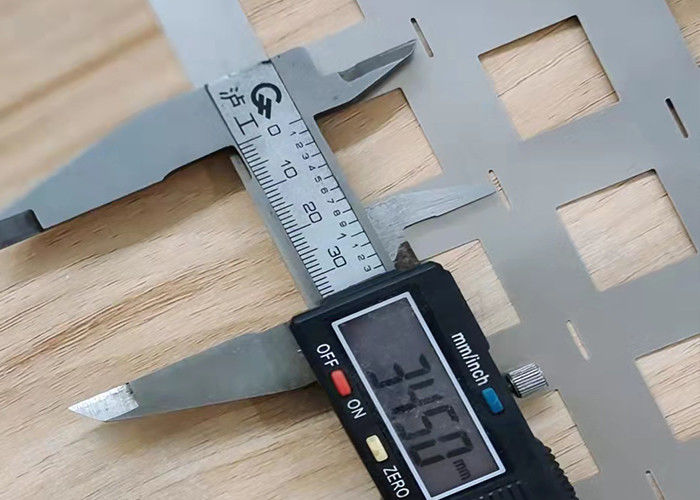

| Distancia de paso | 34,5 mm | ±0,05 mm — puente en serie de doble vano |
| Material | Ni200 (99,6% Ni) | N4, N6, Ni201 bajo pedido |
| Grosor de la tira | 0,10 / 0,15 / 0,20 mm | ±0,01 mm por calibre |
| Superficie | Brillante (recocido H₂) | Libre de óxido, lista para soldar |
| Borde | Libre de rebabas (< 0,01 mm) | Corte de precisión por electroerosión |
| Inspección | 100% de salida | Cada carrete verificado antes del embalaje |

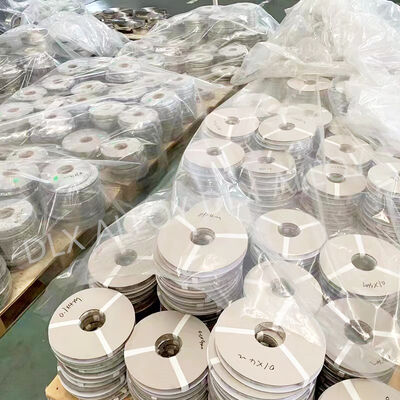

| Paquete | Carrete + caja / bobina + bolsa de polietileno | Intercalado de papel VCI |
| MOQ | 5 kg | Muestra disponible para verificación dimensional |
Garantía de calidad — Protocolo de inspección de paso anchoEmbalaje y EntregaEntrega: El paso de 34,5 mm es una matriz mantenida — confirme el stock con la consulta. Si está en stock: 3–7 días laborables. Si se requiere una nueva producción de estampado: 7–10 días laborables. Flete aéreo < 30 kg; flete marítimo para grandes volúmenes. Salida: Shanghái.
Changzhou DLX Alloy Co., Ltd. no llegó al paso de 34,5 mm por accidente. Entró en nuestra biblioteca de matrices porque un fabricante de paquetes de baterías necesitaba una tira que pudiera cruzar de la posición de celda 1 a la posición de celda 3 en un arreglo escalonado 2P — y la tira estándar de 19,5 mm no podía hacerlo. Así es como se originaron la mayoría de nuestras más de 2.000 matrices específicas para baterías: un cliente con un problema de ensamblaje real y una sala de herramientas DLX con la capacidad Sodick EDM para crear la solución. Desde 2002, nuestra fábrica de solo níquel de 12.000 m² en Changzhou ha operado bajo el principio de que las herramientas especializadas no son un gasto general — son la razón por la que los clientes regresan. Ya sea que su paso sea de 18,5 mm, 19,0 mm, 19,5 mm, 20,2 mm, 20,5 mm o 34,5 mm, DLX tiene la matriz, la química del níquel y la disciplina de inspección para entregar exactamente lo que especifica su dibujo. Certificado ISO9001, capacidad mensual de 500 toneladas.
34,5 mm es aproximadamente el doble del paso estándar de celda única de 18,5–19,5 mm. Se utiliza cuando un conector de níquel debe abarcar una posición de celda para llegar a la siguiente — típicamente en diseños de paquetes 2P con filas escalonadas, conexiones en serie entre grupos paralelos físicamente separados, o diseños donde una barrera térmica o una nervadura estructural se encuentra entre las dos celdas que se conectan. En lugar de soldar a mano un cable puente sobre el espacio, la tira preformada de 34,5 mm proporciona un puente rígido y repetible con una calidad de soldadura consistente en ambos extremos.
34,5 mm corresponde a dos diámetros de celda estándar de 18650 (2 * 18,25 mm nominal, ajustado por el pequeño espacio entre celdas en un soporte). Este paso coloca las lengüetas de soldadura directamente en el centro de la celda 1 y la celda 3 en un arreglo lineal, pasando perfectamente por la celda 2. Si su diseño requiere una distancia de doble vano diferente — digamos 37 mm para celdas 21700 — podemos cortar una matriz personalizada. Proporcione su medida de centro a centro y confirmaremos la viabilidad en 24 horas.
La matriz de 34,5 mm se mantiene en nuestra biblioteca de herramientas, pero las producciones se programan según la demanda — no es un artículo de producción continua como el paso de 19,5 mm. Si hay stock de una producción reciente, podemos enviar en 3–7 días laborables. Si se requiere una nueva producción de estampado, el plazo de entrega es de 7–10 días laborables. Recomendamos confirmar la disponibilidad de stock al consultar.
El puente en sí añade una corta longitud de conductor de níquel — aproximadamente 15 mm más largo que un conector de paso único estándar. Con una resistividad de 0,096 μΩ·m y una sección transversal típica del puente de 0,15 mm * 5 mm, esto añade aproximadamente 1,9 miliohmios de resistencia en serie — insignificante en el contexto de un paquete de baterías donde la resistencia interna de cada celda es de 20–50 miliohmios. La calidad de la soldadura en las lengüetas es idéntica a la de la tira de paso estándar porque la geometría, el material y la superficie de la lengüeta no han cambiado.
Sí. La misma matriz estampa tiras N4, N6, Ni200 y Ni201 — solo cambia la bobina de entrada. Si sus puentes en serie están expuestos a la humedad marina o al aire salino (común en paquetes exteriores donde el puente recorre el exterior del paquete), el N4 con 99,9% de Ni y Fe ≤ 0,04% proporciona el mayor margen de corrosión. Especifique el grado al consultar; el plazo de entrega no cambia.
